Position correcte des badges arrières E46

[325ix86]

Démontage du badge


Enduire d'un agent tensioactif (Par exemple du produit vaisselle) un fil de nylon (Fil de pèche, fil dentaire, ...).

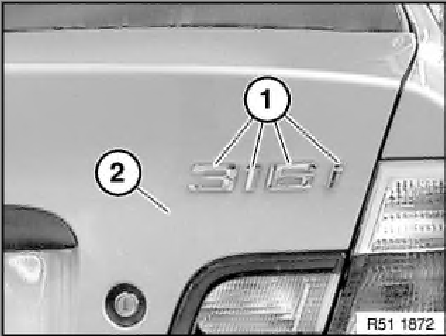

Sectionner la couche de colle et détacher le monogramme (1) du couvercle de coffre (2).
Enlever les restes de colle avec du dissolvant ou de l'alcool ménager
Remontage du badge


Les chiffres et les lettres (1) composant le monogramme ne sont pas solidaires ; ils sont fournis sur un film servant de support (2).
Les surfaces à coller doivent être sèches et exemptes de poussière et de graisse.
Ne plus toucher la zone de collage avec les mains nues après le nettoyage.
Retirer le film protecteur (3) (bande de protection pour surface de collage).
Plaquer fermement le monogramme.
Retirer le film servant de support (2).

[325ix86]

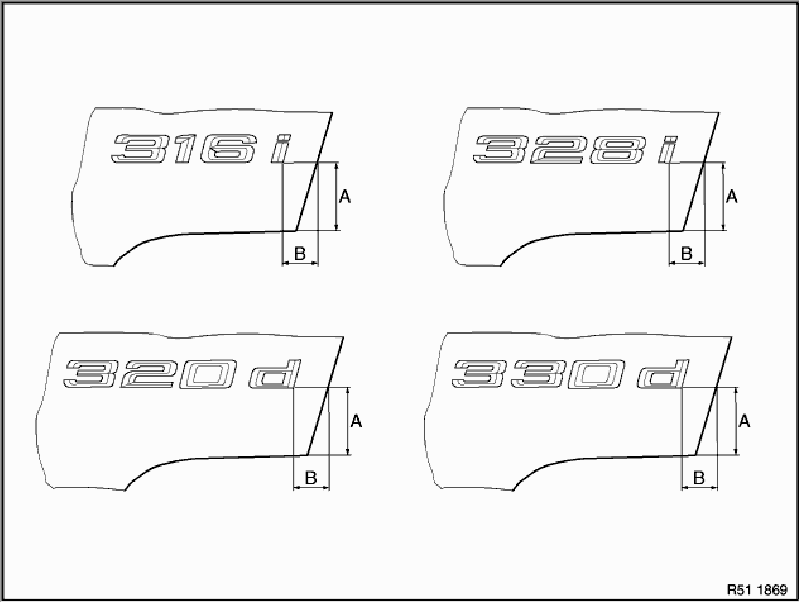

Cotes de montage pour les Berlines:


Coller le ruban adhésif jusqu'au bord supérieur "A" et marquer la cote "B"
Berline 316i...330i, 318d...330d:
A=50mm
B=25mm

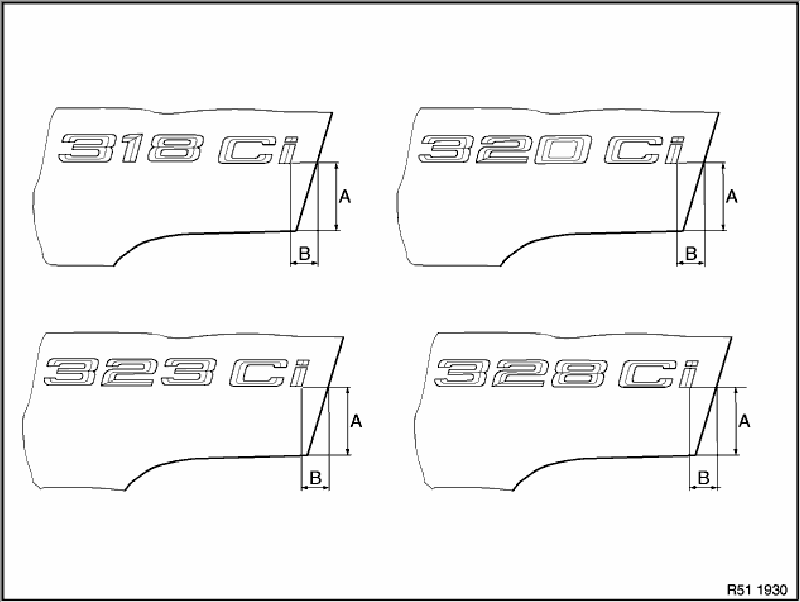

Cotes de montage pour Coupé et Cabriolet:


Coller le ruban adhésif jusqu'au bord supérieur "A" et marquer la cote "B"
Coupé (tous sauf M3):
A=55mm
B=15,5mm
M3 Coupé
A=42,5mm
B=41mm
Cabriolet (Sauf M3, 320Cd):
A=42,5mm
B=21mm
M3 Cabriolet:
A=16,4mm
B=10,8mm
320Cd Cabriolet:
A=56,5mm
B=19mm

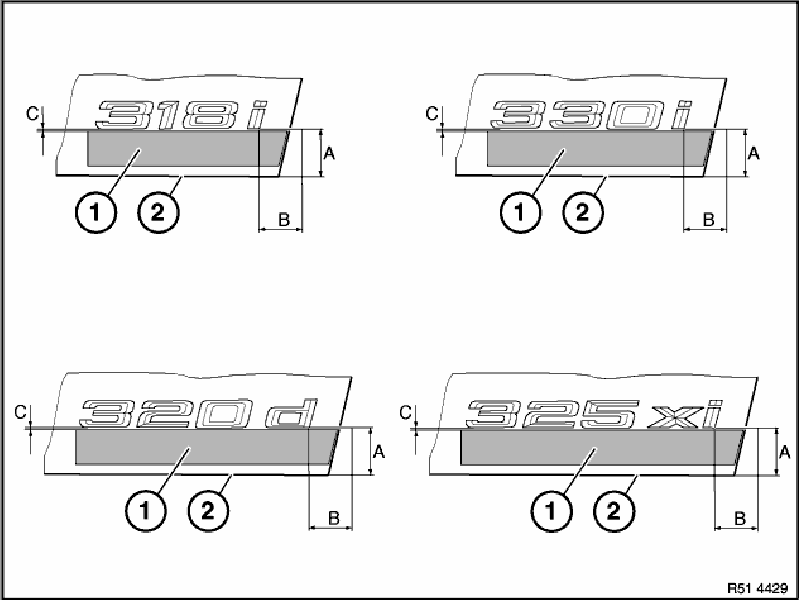

Cotes de montage pour Touring:


Coller le ruban adhésif (1) du bord du capot arrière (2) jusqu'au bord supérieur cote "A" et marquer la cote "B".
Lors du collage du logo, respecter la cote "C".
Touring 316i...330i, 318d...330d, 325xi, 330xi, 330xd:
A=35mm
B=25mm
C=1mm

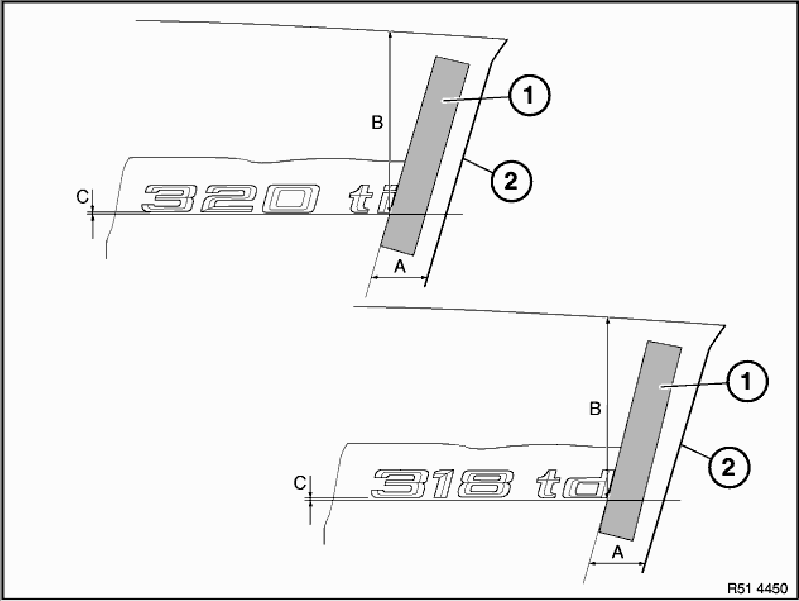

Cote de montage pour Compact:


Coller le ruban adhésif (1) du bord du capot arrière (2) jusqu'au bord supérieur cote "A" et marquer la cote "B".
Lors du collage du logo, respecter la cote "C".
Compact 316ti...325ti, 318td, 320td:
A=41mm
B=134,5mm
C=1mm
