Petit Pb Bouton Volume

[Tibox]

Désolé du déterrage mais j'ai le même problème sur le bouton volume sur ce bavaria business rds.

Une soluce avant que je l'amène chez un réparateur (sur lille si vous en connaissez...)  ?







[Tibox]

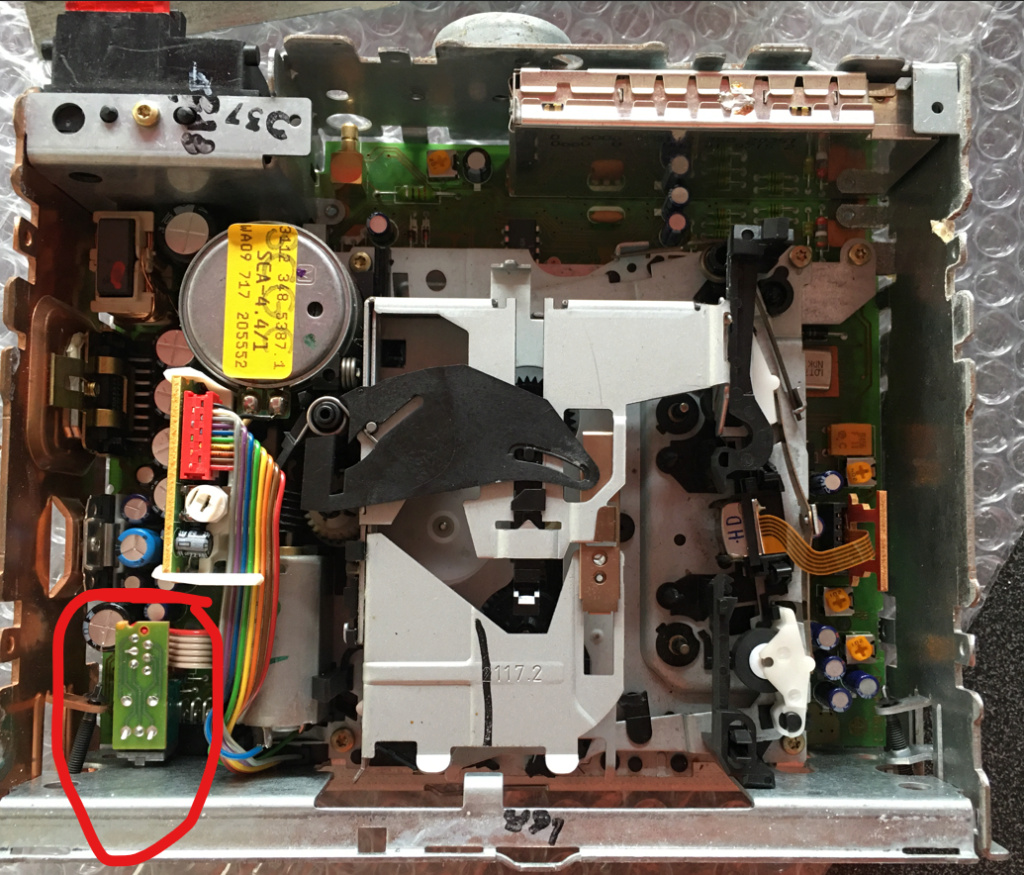

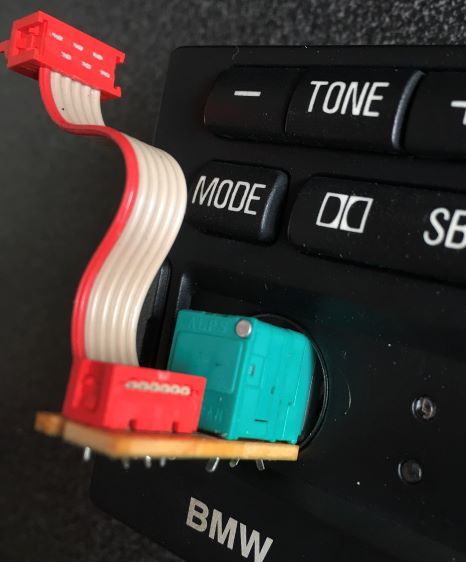

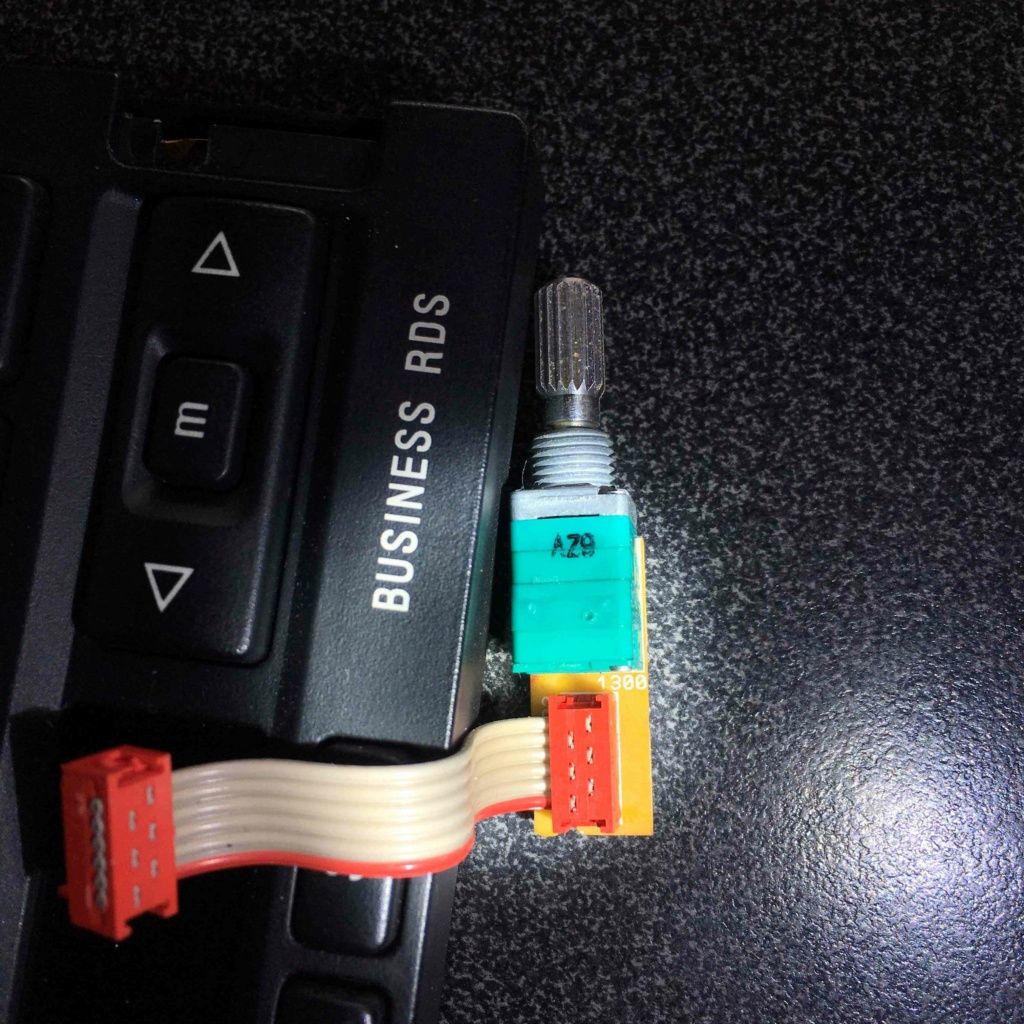

Pour ceux cela intéresse, voilà le responsable : ALPS (Japan) AZ9 !








Y'a plus qu'à trouver l'équivalent et se mettre à dessouder/souder

mais je n'arrive pas trop à trouver l'équivalent : https://tech.alpsalpine.com/prod/e/html ... _list.html

sans doute dans la gamme Single-shaft with rotary switch type : RK09711110EL ?

[AbuShemsy]

Et ben, 6 ans après! On peut dire que tu es tenace!

[Tibox]

C'est que jusqu'à présent, le dysfonctionnement était plus ou moins gérable mais maintenant ce ne l'est plus ..
Le bouton ne fait qu'augmenter le volume, Horrible seul solution éteindre et allumer l'autoradio pour revenir un niveau acceptable mais trop fort !

[Zden]

Apparemment, c'est un potentiomètre double. Il faut en trouver un identique si on veut le souder sur le PCB (circuit imprimé).

Mais ce n'est pas obligé. Il suffit de repérer le trajet des fils de la nappe sur le PCB. De supprimer le connecteur et le PCB pour souder les fils directement sur les pattes d'un potentiomètre qui a les mêmes valeurs. Il ne faut pas prendre un potentiomètre pour PCB, mais un dont les pattes sont pour y souder les fils.

Si la valeur en kΩ n'est pas inscrite clairement, il est quand même possible de la trouver avec une mesure.

Après il y a A, linéaire, ou B, logarithmique. Généralement pour un volume c'est du B. Mais si c'est un potentiomètre japonais, ce code est inversé. Cela joue simplement sur la progression du volume par rapport à la rotation.
