Autoradio E32 750IL pack HIFI et téléphone AEG

[pierredetoulis]

Bonjour,

Mon système hifi qui ne fonctionne pas et quand on allume la radio, on entend que les enceintes reçoivent un signal (le bruit comme si on branchait un jack, je sais pas trop le décrire... peu importe si je monte ou descend le volume, le signal ne s'intensifie pas) mais aucun son digne d'une radio. J'ai acheté un deuxième ampli en pensant que le premier était HS, ça fait exactement la même chose.
A savoir que j'ai acheté et remonté un autoradio Reverse RDS (que j'ai testé et qui fonctionne), ce n'est pas celui d'origine, dans les options ils parlent d'un autoradio Professional RDS et d'une option Hifi.
J'ai aussi testé d'enlever le fusible de l'ampli, et le sorte de signal ne s'entend plus mais rien ne fonctionne non plus

Aussi, j'ai un téléphone AEG avec un petit haut parleur sur la commande central, j'aimerai refaire fonctionner au moins le cadran et la saisie des numéros dessus

Je ne sais pas s'il y a eu du bricolage sur le faisceau, toujours est-il que j'ai acheté la voiture sans autoradio.
Je vous envoie tout une salve de photo pour que vous ayez le maximum d'informations.
Merci de votre retour,

Pierre

Autoradio


Ampli

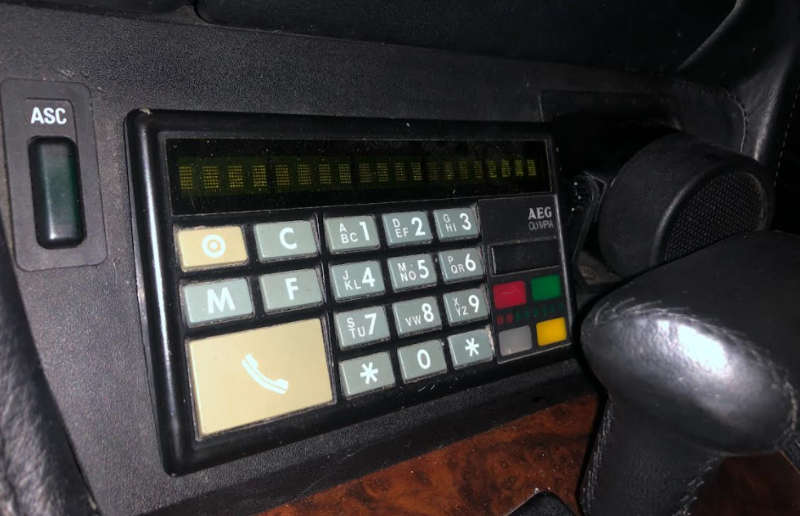

Module de téléphone AEG

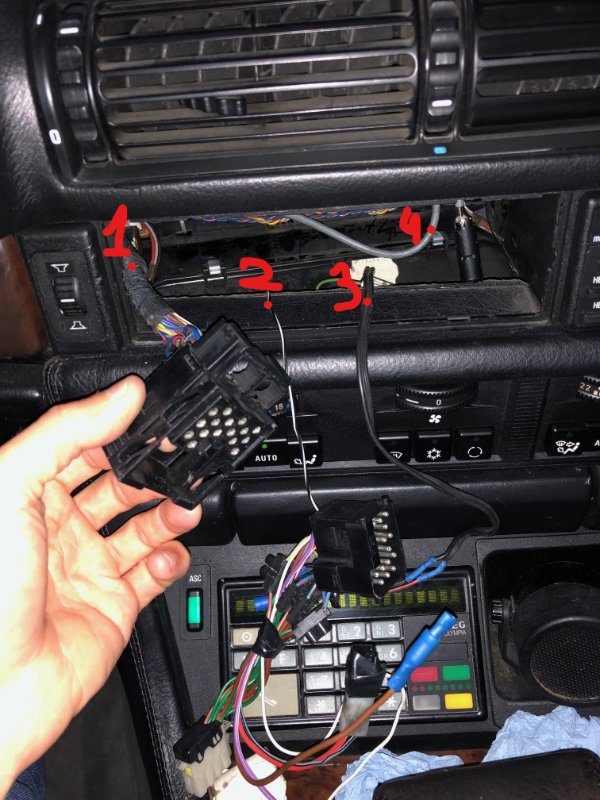

Photo derrière l'autoradio
1. La prise branchée derrière l'autoradio
2. (?!) Fil noir et blanc qui part sur une autre prise autoradio, avec une sorte de faisceau maison, branchée nulle part.
3. (?!) Fil rouge et noir (cable audio ?) branché nulle part non plus
4. Fil antenne radio, branchée derrière l'autoradio et qui fonctionne (les radios sont trouvées quand on lance une recherche)


Photo de l'aile arrière gauche avec l'ampli (dans le coffre)
5. Fil de l'antenne extérieur non branché (je ne vois pas où il peut être raccordé)

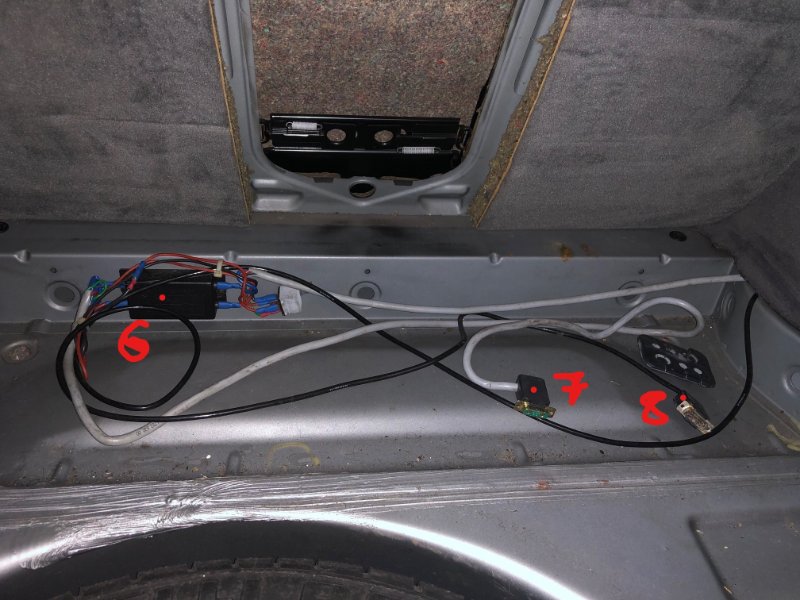

Photo sous le tapis de coffre
6. (?!) Sorte de relais
7. (?!)
8. (?!)


Photo de la batterie
9. (?!) Porte fusible branché sur le +
10. (?!) On dirait l'arrivée d'un cable audio avec beaucoup de longueur


[Julienbzh]

Bonjour,

Je vais suivre ton sujet avec intérêt. j'ai le même autoradio qui ne capte plus rien, les stations défilent... du coup je n'écoute que le 12cylindres ;-)

Par contre la fiche plate dans ton coffre n'est elle pas liée à un téléphone?
pour le 5, n'as tu pas une antenne extérieur? La mienne de 90 à une antenne sur l'aile ARG.

[pierredetoulis]

Bonjour,

Je vais suivre ton sujet avec intérêt. j'ai le même autoradio qui ne capte plus rien, les stations défilent... du coup je n'écoute que le 12cylindres ;-)

Par contre la fiche plate dans ton coffre n'est elle pas liée à un téléphone?
pour le 5, n'as tu pas une antenne extérieur? La mienne de 90 à une antenne sur l'aile ARG.

Salut, au niveau de la n°5 elle provient bien de l'antenne de l'aile ARG mais n'est pas relié, je ne vois même pas où elle pourrait aller se brancher...
Pour ton soucis de stations qui défilent, ça proviendrait de ton antenne à l'arrière de l'autoradio non ?
J'ai achété ceci : https://www.amazon.fr/gp/product/B07WRK448L
Il y a une antenne intégré, si jamais la tienne est HS ça pourrait la remplacer je pense

[Julienbzh]

Bonjour,

Merci pour ta suggestion à laquelle je n'avais pas pensé, je vais essayer ;-))

La fiche 8, prise plate me fait penser au connecteur d'un téléphone 8w type radiocom 2000 comme je me souviens de l'équipement dans une auto de mon Père.
Peut être que ces connecteurs baladeurs peuvent du coup induire en erreur?

[pierredetoulis]

En effet, c'est peut être un connecteur pour le téléphone que j'ai au niveau de l'accoudoir central, j'aimerai bien refaire fonctionner au moins la saisie des touches...


Au niveau de l'antenne arrière (prise n°5) tu sais où doit être se relier, d'un coté l'antenne, et de l'autre ?!

[Julienbzh]

La fiche plate 8 devrait être connecté à un gros boitier rectangulaire. A-t-il été supprimé?

Pour la fiche 5, je vais regarder, par contre, les autos ne sont pas à proximité immédiate, dès que je me rend au local, je jette un oeil et te redis ;-)

[stefi]

https://www.realoem.com/bmw/fr/showpart ... Id=65_2142

pour la fiche 5, peut-être un ampli antenne...

[cyril.m535i]

Bonjour.
Pour l'installation hifi sur E32. Ils y a plusieurs versions en fonction de l'équipement d'origine. La version hifi simple avec ampli et dix haut-parleur mais sans l'autoradio BMW professional rds. Donc l'ampli fonctionne en direct avec n'importe quel autoradio.
La version avec ampli et autoradio BMW et module bm54 ou équivalent avec ou sans chargeur CD.

Pour ton cas. J'opterais pour la version une. L'autoradio que tu veux poser c'est un modèle pour E36 visiblement. C'est une version sans ou avec ampli incorporé ? Pour que le son sorte de l'ampli, il faut que l'autoradio commande le 12v de contact de l'ampli comme l'antenne.
L'antenne d'origine c'est dans la lunette arrière et il y a un pré ampli dans le montant arrière gauche pour les versions sans téléphone BMW d'origine. Pour celle avec téléphone BMW c'est une grosse antenne noir sur l'aile arrière gauche.

Pour ton téléphone de voiture c'est pour moi un ancien téléphone poste GSM en version réseau Allemand. Et il manque visiblement le module principal dans le coffre.
