Trouver Des Clips Ou Agraffes De Connecteurs Électriques?

[Adrien-24]

Ah je croyais que tu parlais des connecteurs des injecteurs...

Si c'est du Bosch EV1 3 pins, c'est facile a trouver sur Amazon et Cie.

Tu peux faire une photo qu'on voit de quoi on parle

[Thor_Eyerdhal]

Non il ne s'agit pas de ceux de injecteurs, mais de tous les autres (qui leur ressemblent d'ailleurs),
le souci c'est que EV c'est pour électrovanne, donc ce sont les connecteurs spécifiques aux injecteurs,  Je ne suis pas certain que les connecteurs très similaires des sondes fassent la même taille, va falloir mesurer..

[JohnCONNOR83]

Bonjour,

Sur ta voiture, tu as principalement deux types de connecteurs.

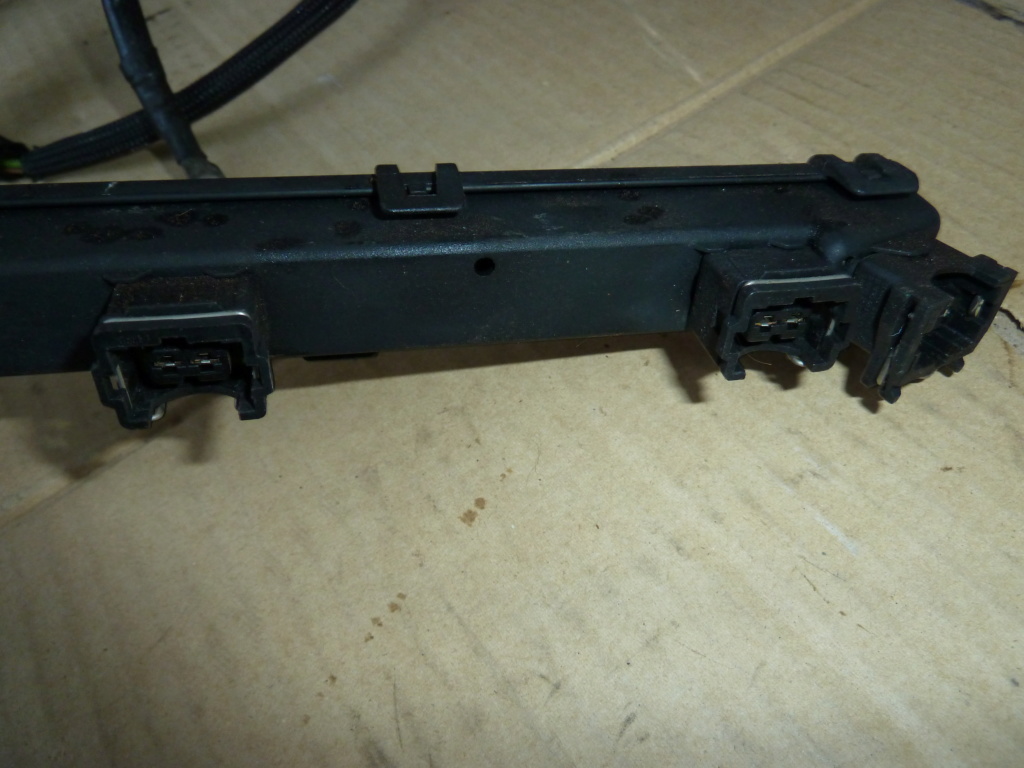

Les connecteurs de rampe d'injection qui sont de ce type:



Et ceux affectés aux autres capteurs (PMH, AAC, électrovanne Vanos, sondes de température, de pression d'huile.....):




Il y a non seulement la taille (et encore...) mais surtout les détrompeurs. Par exemple les détrompeurs sont placés différemment selon que l'on a à faire à une injection Siemens ou Bosch. Le but étant de ne pas mélanger les différents capteurs qui n'ont pas forcément la même impédance (ou résistance)ou la même configuration selon les marques des constructeurs.

[bimeur]

Moi je parle des clips metallique pour connecteurs types EVx,qu'on retrouve aussi pour d'autres applications. Les carré a trois coté.

[Thor_Eyerdhal]

Oui en l'occurence, si on peut ne trouver que les clips, çà ira très bien, mais des recherches que j'ai pu faire, pas encore vu de clips seuls en vente..

[Adrien-24]

Tu peux tenter ta chance dans des casses auto, mais sinon faut acheter le connecteur complet j'ai bien peur.

[Thor_Eyerdhal]

Oui j'en ai bien l'impression
Pour le prix d'un connecteur çà n'est pas bien grave, mais encore faut-il être sur que la taille soit la bonne, sans réf exacte de connecteur..

[JohnCONNOR83]

Bonjour,

Normalement il n'y a qu'un modèle de taille dans ce type de connecteur, le plus important est de faire attention où se trouve le détrompeur, au milieu (Bosch) ou sur le côté (Siemens), surtout pour les capteurs de PMH et d'AAC.

[bimeur]

Bon ba la prochaine fois je ferme ma yeule puisque l'on ne me lit pas.

Apres on se demande pourquoi j'hesite a partager.....

[JohnCONNOR83]

Oui désolé Bimeur, c'est vrai que tu avais dit que tu en avais, autant pour moi .
