Ventilateur E46 316i se déclenche pas

[Sebast]

Salut,

Ton boitier est bien alimenté ?

[Zden]

J'ai eu le souci du boitier électronique du ventilo grillé sur une E46 en M52 de même génération. J'ai donc eu à réfléchir sur la question.

Sur le connecteur qui arrive au boitier à côté du ventilo il y a un "plus" 12 volts qui apporte la puissance et un "plus" dans les 5 volts (me rappelle plus exactement) de commande qui vient du calculateur.

Ce environ 5 volts ne varie pas en tension crête, car c'est un signal à impulsion dont la fréquence est interprétée par le boitier qui alimente le ventilo. En gros ce n'est pas un signal analogique que l'on peut évaluer au voltmètre. Il faut le lire avec un oscilloscope.

C'est donc difficile de savoir si le boitier est Ok et un défaut est en aval, ou si ce boitier est HS.

Il n'est pas rare que ce boitier grille. Donc l'achat d'occase est un risque.

Je n'en avait pas trouver en neuf détaillé, mais seulement un groupe complet, cadre, ventilo et électronique. Aujourd'hui on en trouve entre 150 et 200 balles.

[SowWood]

Je t'avoue que la lecture de ton texte m'a donné mal au crâne, je suis pas mécano de base mais j'essaie d'apprendre, donc d'après ce que j'ai compris je peut pas vraiment savoir si mon boîtier électronique qui est sur le cadre du ventilo fonctionne réellement car il me faudrait un oscilloscope pour vérifier les tentions dans le câble qui alimente ce boîtier. C'est bien ça ?

Toujours est-il que imaginons que je n'est pas les valeurs que tu m'a indiqué au bout de ce connecteur, que devrais-je vérifié ??

[SowWood]

Salut,

Ton boitier est bien alimenté ?

Bah justement après branchement j'ai environ 0,03v et sa change pas

[Sebast]

Salut,

Ton boitier est bien alimenté ?

Bah justement après branchement j'ai environ 0,03v et sa change pas

Salut,

C'est sur le fils d'alimentation en 12v que tu trouves 0.03v... ??

[SowWood]

Salut,

Ton boitier est bien alimenté ?

Bah justement après branchement j'ai environ 0,03v et sa change pas

Salut,

C'est sur le fils d'alimentation en 12v que tu trouves 0.03v... ??

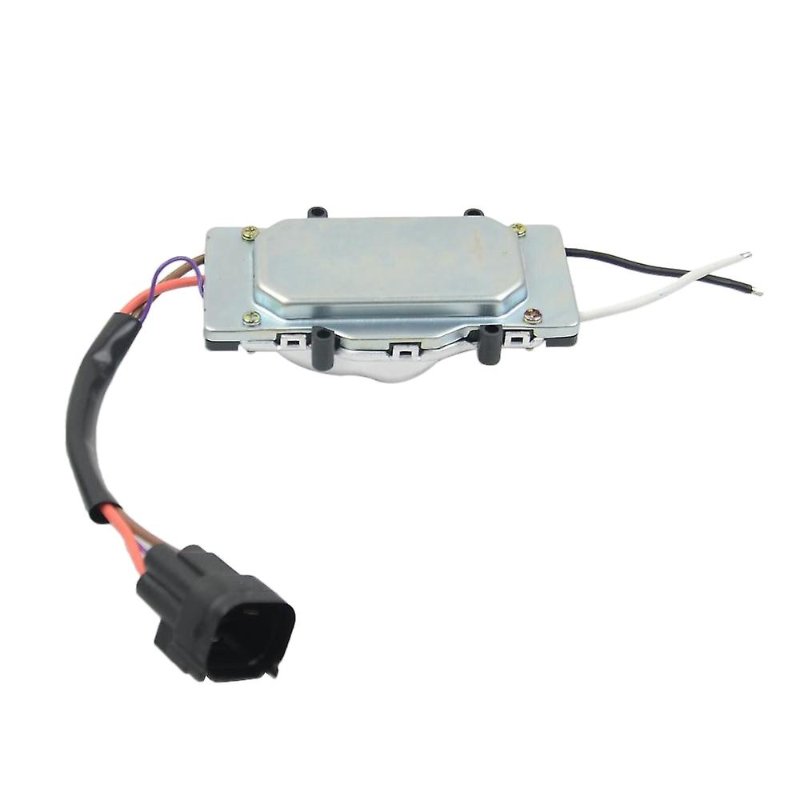

Non c'est sur le boîtier qui gère le ventilo, celui-ci

[SowWood]

Je trouve cette valeur au bout du fil blanc et noir
