Fusible Ventilo

[Sipawaban]

https://zupimages.net/viewer.php?id=20/16/b89v.png en voilà une autre

https://zupimages.net/viewer.php?id=20/16/b89v.png en voilà une autre

[Sipawaban]

https://zupimages.net/viewer.php?id=20/16/b89v.png

[JohnCONNOR83]

Bonjour,

Je ne connais pas ce modèle de bloc-chauffage, je pensais les avoir tous référencés sur les e34 mais visiblement ça n'est pas le cas.

Pourrais-tu faire d'autres photos, notamment du côté gauche (côté pédales) et de l'avant (là où il y a les commandes) ?

[Sipawaban]

Je te fais ça dès que possible

[JohnCONNOR83]

Ok.

[Sipawaban]

https://zupimages.net/viewer.php?id=20/18/q3ym.pnghttps://zupimages.net/viewer.php?id=20/18/q3ym.pnghttps://zupimages.net/viewer.php?id=20/18/q3ym.pnghttps://zupimages.net/viewer.php?id=20/18/q3ym.png

https://zupimages.net/viewer.php?id=20/18/6yn8.png



https://zupimages.net/viewer.php?id=20/18/qwue.png

https://zupimages.net/viewer.php?id=20/18/q3ym.png

Voilà Johnconnor. Les photos que j'ai pu prendre du système de ventilation face et côtés. Excuse moi pour le délai

Il doit y en avoir en double.

[JohnCONNOR83]

Bonjour,

C'est la première fois que je vois ce modèle mais il n'est pas si différent que ça du mien.

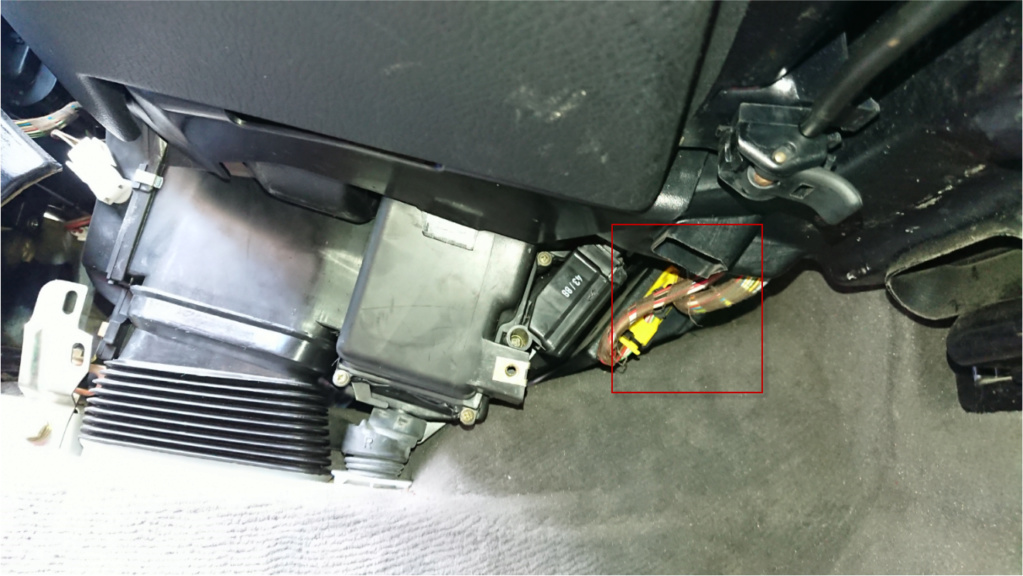

Je pense que ta résistance ballast doit se trouver ici (côté pédales):

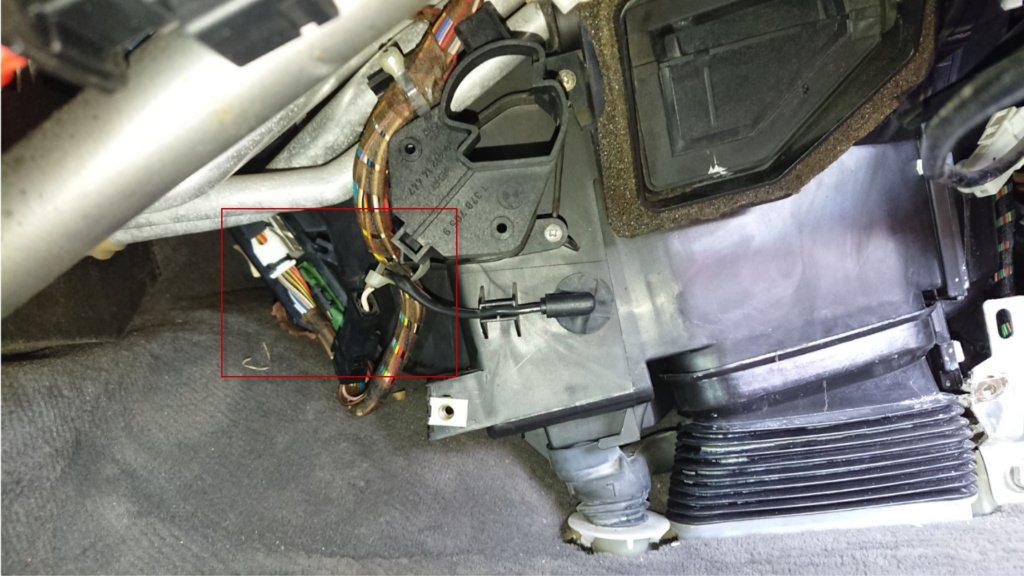

Ou bien du côté passager mais je pense plutôt à la première idée:





[Sipawaban]

OK le truc c'est que j ai enlevé toutes les fiches et rien ne correspond à celle qui alimenterai cette foutue resistance.
Peut être côté passager le boîtier noir que je n'ai pas réussi à enlever

Sur la photo c est le boîtier à gauche

[JohnCONNOR83]

Bonsoir,

Sur la première photo, c'est le boitier à gauche et sur la seconde, c'est le boitier de droite, enfin il me semble...........

Un des deux doit être la gestion électronique du chauffage et l'autre doit être la résistance ballast.

Tu dois avoir un modèle de type "sabre" comme sur les blocs-chauffage-clim automatique.

[JohnCONNOR83]

Je crois que j'ai trouvé. En fait ta résistance ballast se trouve dans le couvercle de fermeture du filtre à pollen comme sur les bloc IHKA:



Je viens de trouver la photo qu'il me manquait pour pouvoir te faire voir où cette résistance se trouve.

Bien évidemment le bloc est couché sur la gauche sur la photo.

La pièce n'est pas des plus accessible mais on y arrive avec un peu de souplesse.

Normalement tu as une vis torx femelle T20 je crois en bas du couvercle et en haut une espèce de roue en plastique à dents qu'il faut faire pivoter en sens inverse des aiguilles pour ouvrir ce couvercle, ensuite l'ensemble couvercle-résistance sort.
