Schema Electric E 03

[ttz]

Bonjour a tous,

Je suis embeté avec ma 03 (2.8L), car l'allume cigar, la ventilation et le lave glace ne fonctionne pas.

J'ai biensur verifié les fusibles (qui sont bon...)

Quelqu'un aurait le schema electrique de ce model que je planche dessus..????

Je pense que c'est sensiblement les meme que les E12 (si quelqu'un a...)

A++

[superpooky]

salut titi,
je t'amène le doc d'utilisation de mon ex 3.0si, il y a le shéma électrique dedans, à l'époque il y figurait encore ...
à demain

[charlie-AMK]

Salut TTZ,

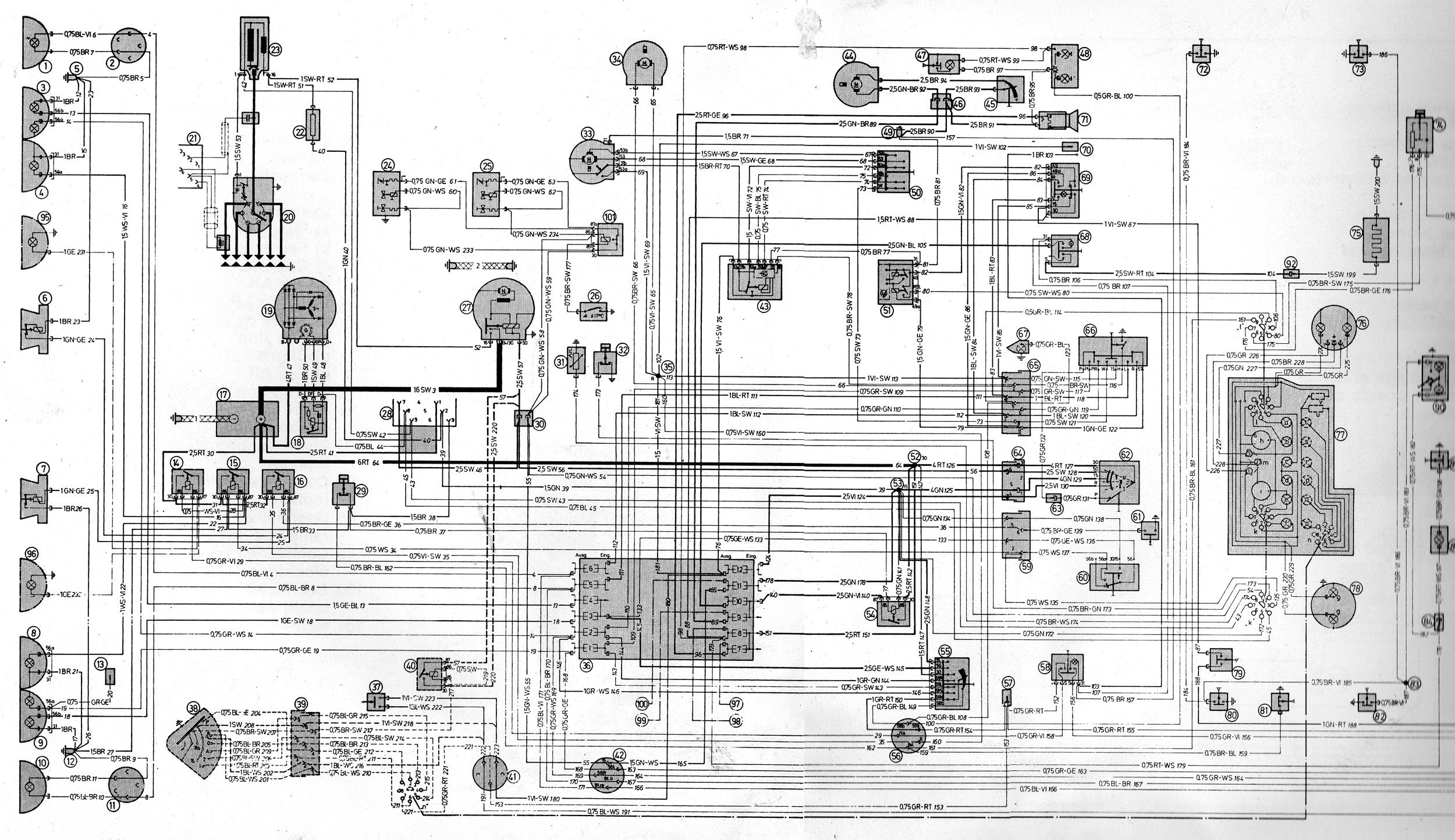

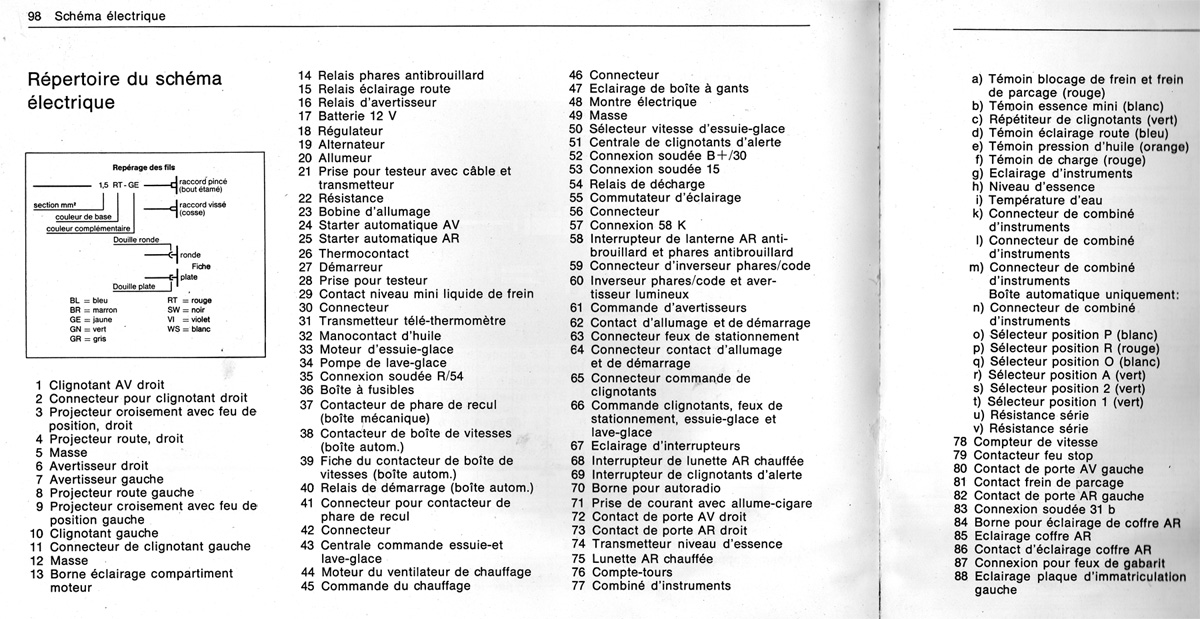

Voici le schéma électrique que j'avais scanné du livret de bord du temps où la mienne avait un problème de démarrage (contacteur de neiman HS pour finir)




Bon courage !

[ttz]

Ah super, merci les gas je vais regarder ça cette apres midi...

Pour l'instant ce matin c'est prefecture pour faire la carte grise....

A++
