Une 2000 De 67 ..

[NK1964]

Michel Crochet est enseignant dans les lycées techniques, si je me souviens bien.
Il a publié un historique du moteur à essence chez E.T.A.I.
Entre autres.

[E9 CSI]

Reprise des travaux , cause soupapes fuyardes

Remise en état culasse M10 B20..TYPE E 21 ..

Salut a tous , dans les jours qui viennes , j'attaque une culasse au complet ...

*. nettoyage.

*. dépose soupapes

*.vérification du plan de joint ( réglet et cale )

*. polissage soupape.

*. rodage soupape

*. pose de joints de queue de soupape ....

comme d'habitude accompagné de tout plein de photo explicative ..

outil, façon de faire etc....

Tout conseil et approche bien venues ..

Photo avant réfection, comme l'on pourras le voir le stockage de cette culasse laissé a désiré .


[NK1964]

Super !
J'attends ça avec intérêt.
Je suis curieux de voir — entre autres — l'allure de ton lève-soupape :
outil du commerce ou bien fabrication artisanale comme savaient le faire
les vieux mécanos ?

[E9 CSI]

Salut Nk , artisanale pour le leve soupape a base de serre joint ..

[E9 CSI]

Salut , après un hivers bien long , reprise des hostilités..

voici une partie de commandée sur le net

ELRING Pochette rodage -
FEBI Arbre de culbuteur, distribution - ADM
FEBI Arbre de culbuteur, distribution - ECH
FEBI Vis de culasse -
QUINTON HAZELL Pompe à eau -

a venir pochette joint bas moteur ..sur le net

tout coussinets et segment chez Bmw ..et honage des cylindres par moi même ..

[E9 CSI]

un serre joint re conditionnée pour dépose de soupapes .

a la base s'est un outil de maçonnerie,transformé et rallongé,
très raide et stable...je m'en sert avec une cale bois pour protection de la culasse.....sur le plan du joint...

pour le blocage comme s'est coulissant sa tien vraiment bien , mais je vais en refaire un autre plus large pour des culasses larges .

je n'ai malheureusement pas de photo en action, mais le principe reste identique a un du commerce , mais bien plus puissant sur les ressorts .

pour les cales de blocage de soupape se servir d'un aimant télescopique pour soit les sortir soit les reposer


http://www.casimages.com/img.php?i=1003080...40515587147.jpg

[E9 CSI]

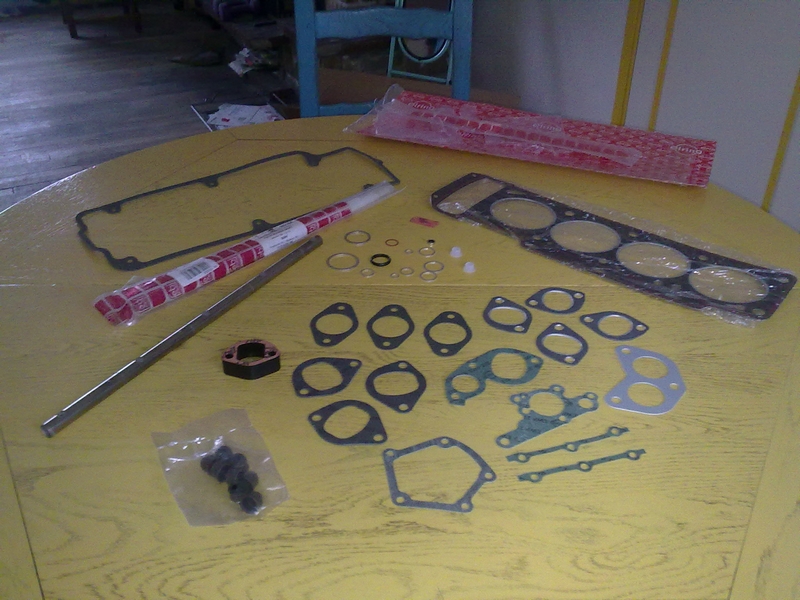

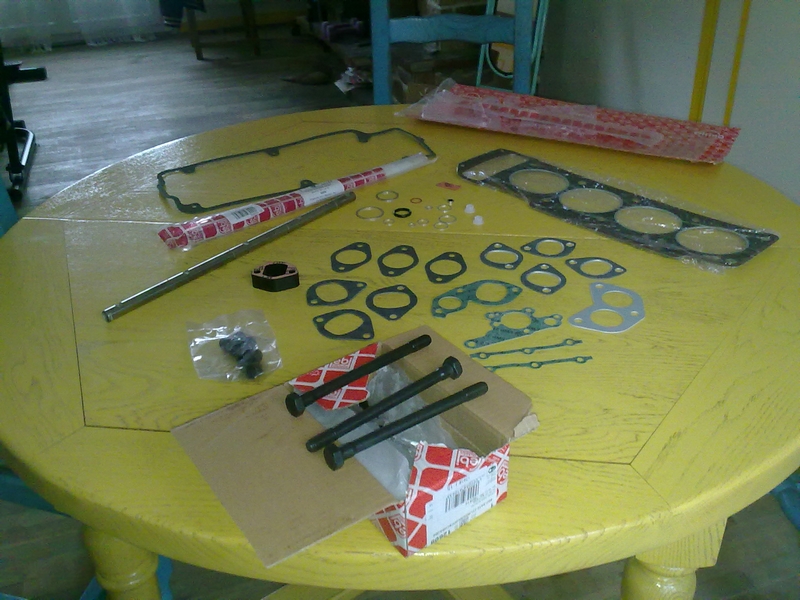

Photo .sur la table l'on peut apercevoir les différents joints pour haut moteur .
joint de cucu, pipe d'ADM, pipe ECH et autre .et chose importante vu que ce n'est pas facile a sortir ou reposer les 2 axes culbuteurs car souvent voilé (du vécu) + les vis de serrage

[E9 CSI]

Salut , je viens de travailler sur une culasse en stock , donc j'ai tout démonté les axe (pas facile)

et nettoyé les soupapes ,

en cour décrassage complet de la dite culasse , passage au réglé , un surfaçage sera donc fait en prévention car au réglé elle présente un semblant
de voilage infime (une feuille a cigarette passe dessous )

photo a venir de la culasse a nus

[E9 CSI]

Mauvaise surprise , je me demande comment ce moteur pouvais fonctionné au vu de ce que j'ai trouvé ..

Photo ce soir , la total M10..

[NK1964]

Oh-oh... Que va-t-on nous annoncer ce soir ?

Des passages d'eau à demi bouchés par le calcaire ?
Des segments à moitié gommés et collés dans leur siège ?
Des parois de cylindre toute rayées ?
Des soupapes calaminées "comme jamais" ?

Hum...
En espérant qu'il ne s'agit de rien de grave.
