Affichage Digital Sur E32

[r2087]

Salut !

Voici les photos et références de ceux que j'avais changés sur mon ex-7

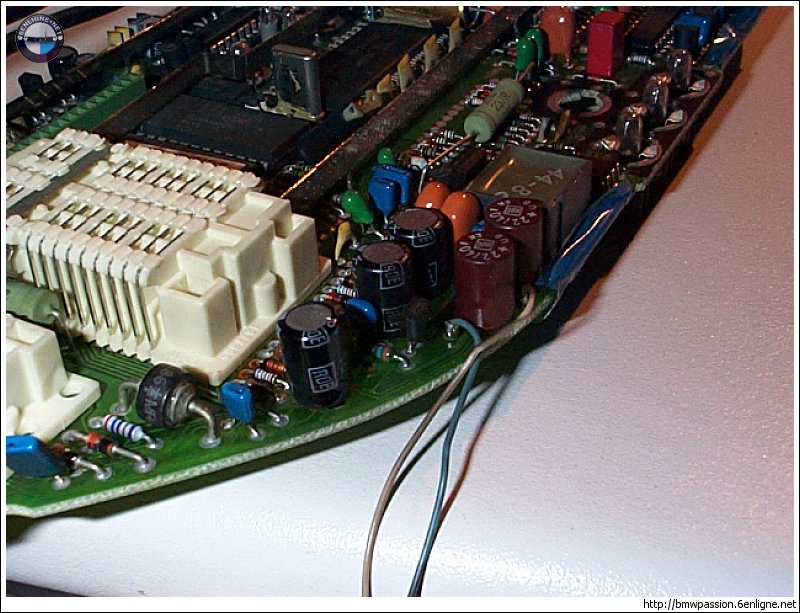

Avant : (on voit les trois noirs et les deux rouge foncé)

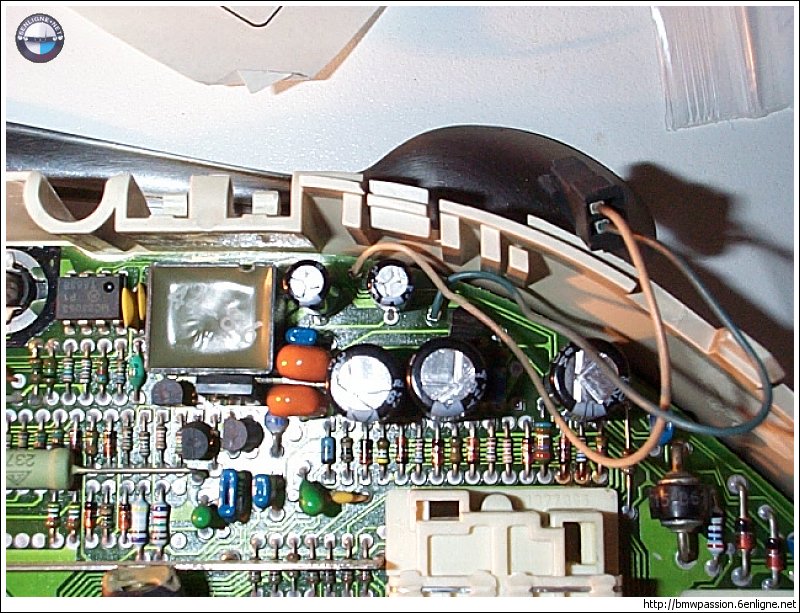

Après

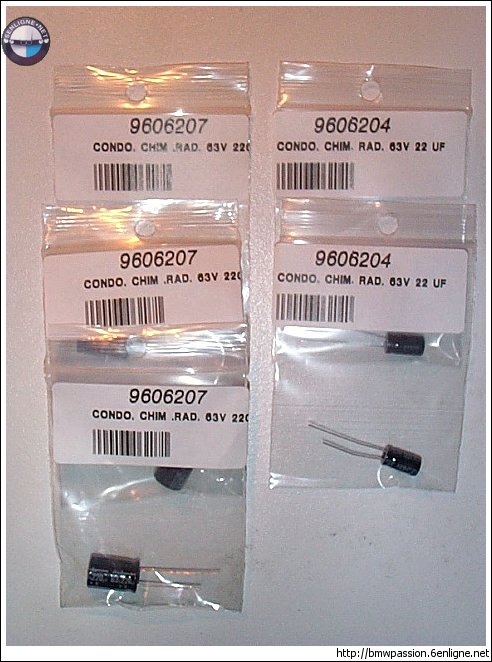

Les condos à remplacer (j'ai été chez O10C à Toulouse)

[bumper]

Salut

Merçi r2087 pour les photos

Je suis egalement client chez o10c j'y vais demain matin

a+

[bumper]

Salut

J'ai changé les 5 condensateurs ,l'un deux a carrement eclaté,le voltage etait trop faible, le vendeur c'est

trompé,je rechange les condensateurs,et maintenant plus grand chose marche,je n'ai plus rien qui s'allume,

plus d'affichage digital,plus de check control,plus de compte tours ,alors je cherche,si l'un d'entre vous a une

idée,s' il faut tester tout les petits composants a+

a+

[PIFOUBMW]

Yo,

si le condo a explosé, il y a risque que ses deux poles aient été en contact genre court circuit et la la platine a probablement pas aimé du tout .

Regarde s'il n'y aurait pas un fusible sur la platine ou si c'est pas un fusible du compteur aui a sauté dans la boite a fusible.

A+

[bumper]

Salut

Merçi Pifou mais j'ai controlé tous les fusibles du compartiment moteur,et tous sont bons,et dans le combiné

compteur,je ne vois rien qui ressemle à un fusible,je n'ai que l'indicateur de vitesse qui fonctionne

Si l'un d'entre vous a une idée car en electronique je n'ai aucune competence

a+

[ol54]

pas cool ce qui t'arrive là....
il me semble qu'il y a des éléments qui ne ressemblent pas à des fusibles mais qui en sont....
mais, pas facile sur une photo

[Steele]

Salut !

Pas cool

Quelle était la tension de service sur le condensateur ? Si elle était d'au moins 12V, l'éclatement du condensateur ne vient pas de là mais de son branchement à l'envers.

Ça transforme les condos en véritables pétards. J'ai le souvenir d'un 2200 µF qui a claqué juste après la mise en service d'un montage fait par un copain. Croyez-moi, ça fait peur !

Si c'est bien de çà qu'il s'agit, une diode a probablement sauté aussi.

Steele.

[bumper]

Salut

Le condensateur etait marqué,16v 220uf,c'est le vendeur qui m'a dit avoir fois une erreur,je savais pas qu'il

y avait un sens ,c'est pas evident à reperer ,on a une chance sur deux,

..ça ressemble à quoi une diode,comment ça se teste?Tu en a vue pres des condos?

a+

[Steele]

J'en ai entouré trois sur la photo, mais il y en a d'autres, forcément. Difficile d'être catégorique par rapport à la photo, il faudrait en faire une en mode macro avec un bon éclairage, mais sans flash.

Comment tester une diode : dans un sens le courant passe, dans l'autre il ne passe pas.

[Steele]

Voilà un gros plan d'un condensateur chimique (hors pattes : 15 mm )
