Qu Est Que C Est?

[romain]

salut
j aurai besoin de l aide d un connaisseur pour me dire que represente le x20 sur le schema electrique dans la rta pour serie 3 e36 moteur m50?
merci

[ibiki]

Bonjour,

Il est très probable que le " X20 " corresponde à une connectique électrique .

Je ne possède pas la même voiture ( compact e36 tds ), mais j'ai aussi une connectique qui porte le même nom .

Pour info, elle ce trouve dans le compartiment moteur .

C'est la grosse prise étanche de forme ronde qui est fixé sur la boite à fusible.
C'est celle qui est le plus près de l'avant de la voiture .
( à ne pas confondre avec la prise diagnostique qui ne ce trouve pas loin ).

J'espère avoir apporter un peu de lumière.

Si ce n'ai pas suffisant, essayer de préciser un peu plus vos besoins .

Cordialement

[B3-Cabrio]

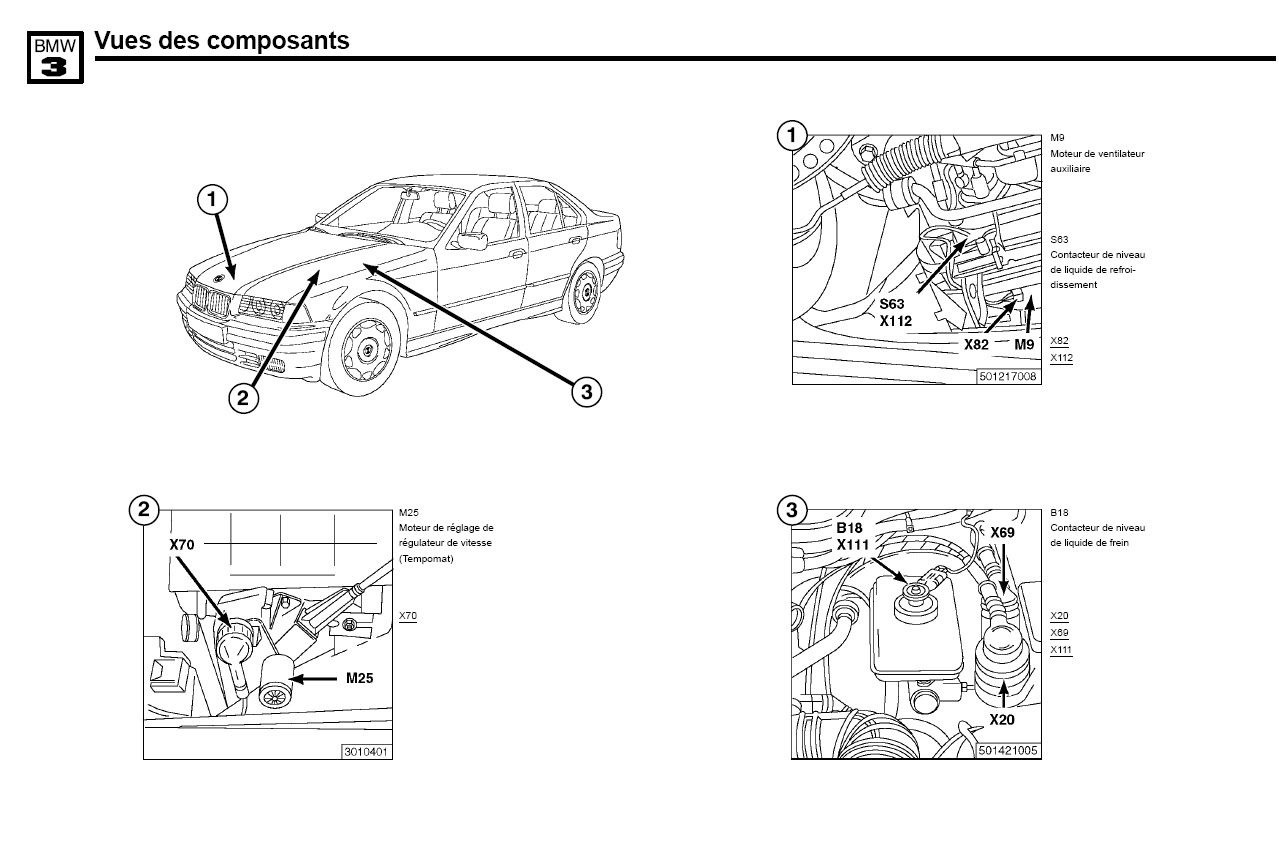

Le connecteur est situé à côté du boitier de fusible:

[romain]

salut
merci pour vos reponses
mon probleme est suite au changement de la pompe a essence
j ai le relais de pompe qui ne ce declenche pas a part en direct
donc pensent que mon anti demarage en etait la cause je l ai debranche
le relais ne se declenche toujours pas et maintenant quand je le mets en direct j ai le fusible qui pete
y a surement une masse quelque part c est pour ca que je cherche desesperement le schema electrique complet de la pompe a essence
pour trouver d ou vient la masse
merci
