Connecteur capteur générateur d'impulsion tachymètre E30 / Z3

Publié : sam. nov. 05, 2022 7:35 am
par Corentin29
Bonjour,

N'ayant plus de compteur vitesse depuis peu, je suis allé voir sous la voiture, près du pont arrière et bingo: 1 câble coupé net à fleur du connecteur du générateur d'impulsions tachymètre. En voulant le déconnecter, il est parti en poussière, le plastique complètement cuit.
Malgré diverses recherches sur le forum + sites d'occasion, je ne trouve pas ce fameux connecteur :wacko2:
Est-il connecté directement au faisceau principal ? A un faisceau secondaire ? Je ne le retrouve pas sur real OEM...

Ou alors si quelqu'un a ça au fond de son garage... je suis acheteur !

Merci à tous et bon weekend :hello:

Re: Connecteur capteur générateur d'impulsion tachymètre E30 / Z3

Publié : sam. nov. 05, 2022 8:11 am
par 325ix86
Je crois que c'est celui-là.
https://www.realoem.com/bmw/fr/showpart ... 1131378417
Tu peux montrer une photo de ton capteur et des restes du connecteur pour confirmer ?

Re: Connecteur capteur générateur d'impulsion tachymètre E30 / Z3

Publié : dim. nov. 20, 2022 11:01 am
par Corentin29
Merci pour ta réponse, j'essaie de prendre une photo dans la journée.
Pas facile d'identifier le bon vu qu'on ne voit pas les prises sur ces schémas.

Re: Connecteur capteur générateur d'impulsion tachymètre E30 / Z3

Publié : dim. déc. 11, 2022 2:56 pm
par Corentin29
Bonjour,

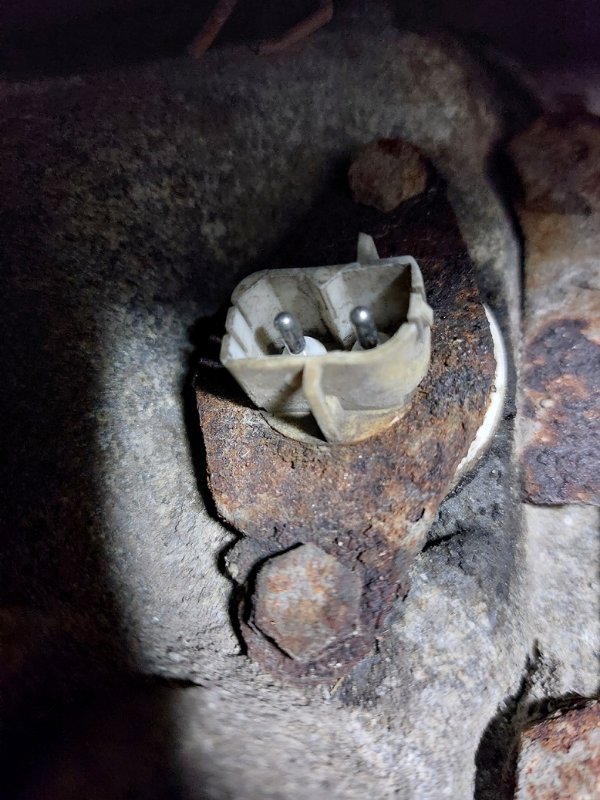

Réponse tardive... je me repenche enfin sur ce sujet. Photo ci-dessous, ça ne semble pas être le même et pas facile de trouver le bon. Les angles droits du connecteurs sont souvent du même coté de ce que je vois sur internet et rarement en opposition comme sur mon capteur.
Je pensais que c'était le #5 (61131378401) sur ton lien RealOEM mais toujours pas convaincu...
Des idées ?
Merci et bonne soirée !
Connecteur pont AR.jpg
Connecteur pont AR.jpg (112.33 Kio) Consulté 1122 fois

Re: Connecteur capteur générateur d'impulsion tachymètre E30 / Z3

Publié : dim. déc. 11, 2022 3:16 pm
par Nico-R
Salut,

Je dois avoir un connecteur issu d'un faisceau, je peux regarder l'état.

Re: Connecteur capteur générateur d'impulsion tachymètre E30 / Z3

Publié : dim. déc. 11, 2022 3:30 pm
par Corentin29
Nico-R a écrit : dim. déc. 11, 2022 3:16 pm Salut,

Je dois avoir un connecteur issu d'un faisceau, je peux regarder l'état.
Ah ce serait top si tu as ça quelque part :) J'avoue avoir du mal à trouver sur internet ! On dirait qu'ils ont modifié la prise par la suite donc difficilement trouvable ou alors je ne sais pas chercher.

Re: Connecteur capteur générateur d'impulsion tachymètre E30 / Z3

Publié : lun. déc. 19, 2022 8:01 pm
par Corentin29
Salut Nico,
Tu as pu regarder si tu avais ça quelque part ? :)

Re: Connecteur capteur générateur d'impulsion tachymètre E30 / Z3

Publié : sam. déc. 31, 2022 1:00 pm
par Corentin29
Hello à tous,

Je pense avoir enfin trouvé.. C'était pas si compliqué: RealOEM indiquait la pièce 61131378401 alors qu'en fait il s'agit de la pièce 61131378400 sur mon pont...
Je vais commander ça sur internet et ce devrait être bon.

Bon weekend et réveillon !

Re: Connecteur capteur générateur d'impulsion tachymètre E30 / Z3

Publié : sam. déc. 31, 2022 5:01 pm
par JohnCONNOR83
Bonsoir,

On croise les doigts pour que ce soit ça.

Bon réveillon à toi également et à toute l'équipe du fofo :sorcerer: .

Re: Connecteur capteur générateur d'impulsion tachymètre E30 / Z3

Publié : sam. juin 01, 2024 11:09 am
par alexvdp01
Bonjour ! Petite question pour rebondir sur ce sujet ; je suis dans le même cas ; j'ai trouvé la pièce neuve (en concession BMW directement). Par contre, à quoi dois-je connecter les 2 fiches? Je refais mon câblage moi-même, mais ne suis pas électricien.
Merci ! :wink2:
