Montage obd IV e34

[Kelian]

Bonjour à tous, et à toutes, ça fait longtemps que je n’ai pas posté, mais j’ai une question, je voudrais savoir s’il est possible d’installer un écran OBD IV Sachant qu’aujourd’hui j’ai une horloge pour rappel, j’ai une e34 520i de 1991 J’ai vu qu’il y avait une histoire de puce et de prises sous la banquette mais tous les forums étaient consacrés à des TD ou TDS aucun pour des essences si quelqu’un a la réponse. Merci

[JohnCONNOR83]

Bonsoir,

Hormis le fait qu'il faille vérifier si tu as la prise sous la banquette arrière côté ZKE, il faut également que la profondeur du support (tiroir) soit prévu pour l'OBD IV ce qui est rarement le cas donc, soit tu rachète un support (réf: 65811384121) qu'on arrive encore à trouver sur la baye ou autre, soit tu sera obligé de couper le fond de tiroir ce qui, à mon goût, n'est pas génial car du coup, le connecteur ne sera plus solidaire du tiroir.

Mais j'aller oublier, la première chose à vérifier c'est si tu as le gros paquet de fil sur ton connecteur au fond du tiroir car si tu n'as que les trois ou quatre fils, tu ne pourra pas l'installer à moins de tout câbler toi-même mais c'est un travail de titan.

Sur la mienne, j'avais la simple horloge d'origine mais la voiture étant pré-câblée, ça a été possible.

Attention aussi car il y a deux références. La plus courante (65818351055) que l'on trouve assez facilement de partout n'est compatible qu'avec les blocs-compteurs avec le check-control.

Si tu as le bloc-compteur sans le check-control (combiné simple monté sur les 520i et 525TDS à partir de 92) il te faudra la réf 65811384149 avec la puce codée du réservoir derrière (deux modèles selon que le réservoir est en métal ou en plastique).

[Kelian]

Super merci je regarderai ça

[JohnCONNOR83]

Les deux choses les plus importantes sont: Vérifier que tu as une dizaine de fils qui arrivent au connecteur vert de fond de panier et chercher la prise sous la banquette arrière.

Le boitier-fusible situé sous la banquette arrière ressemble à ça:



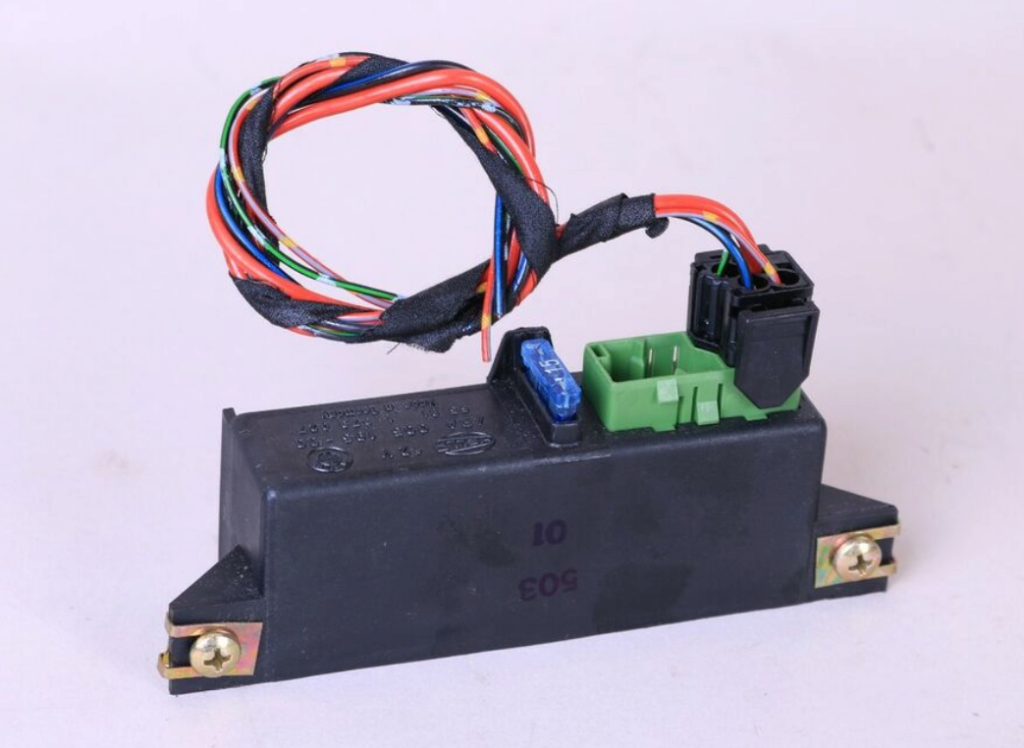

Fais attention car il est bien planqué derrière le support du ZKE et entre ce support et la cloison.


N'hésite pas à mettre des photos.

[Kelian]

Les deux choses les plus importantes sont: Vérifier que tu as une dizaine de fils qui arrivent au connecteur vert de fond de panier et chercher la prise sous la banquette arrière.

Le boitier-fusible situé sous la banquette arrière ressemble à ça:



Fais attention car il est bien planqué derrière le support du ZKE et entre ce support et la cloison.


N'hésite pas à mettre des photos.

Holà, après des vérifications, j’ai bel et bien la prise sous la banquette et une dizaine de fil derrière l’ODB. J’ai vu qu’apparemment il y a une histoire de puce à brancher sur l’ODB.

[bimeur]

oui, une puce codée suivant le bloc équipant la voiture

[Kelian]

oui, une puce codée suivant le bloc équipant la voiture

J’ai un m50b20 de 1991 et j’ai également lu qu’il y a une histoire de obd sans puce et une histoire de compatibilité avec les compteur phase 1 ou phase 2 et un comodo de volant

Par contre j’ai bien trouvé le câble sous la banquette mais je nais pas le porte fusible …

Et j’y ai aussi trouvé des prive vacante vous avez a quoi elle peuvent servir ?

[JohnCONNOR83]

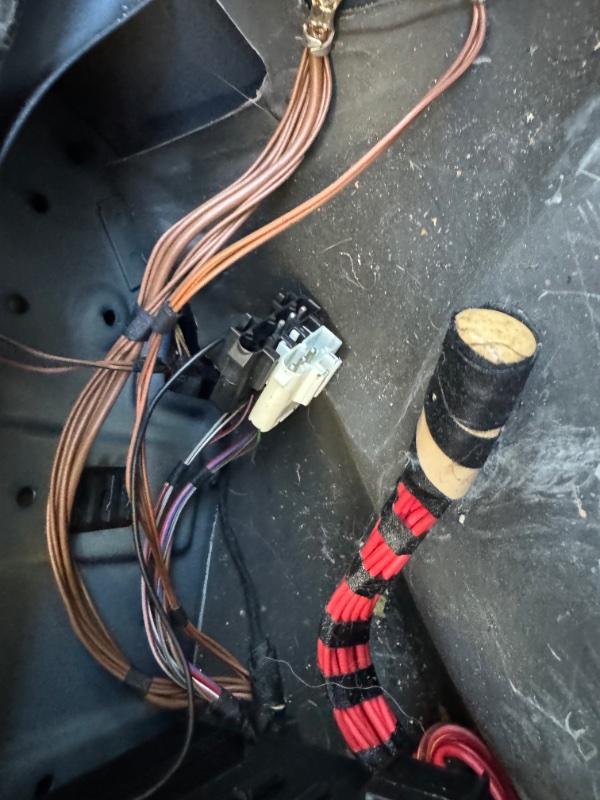

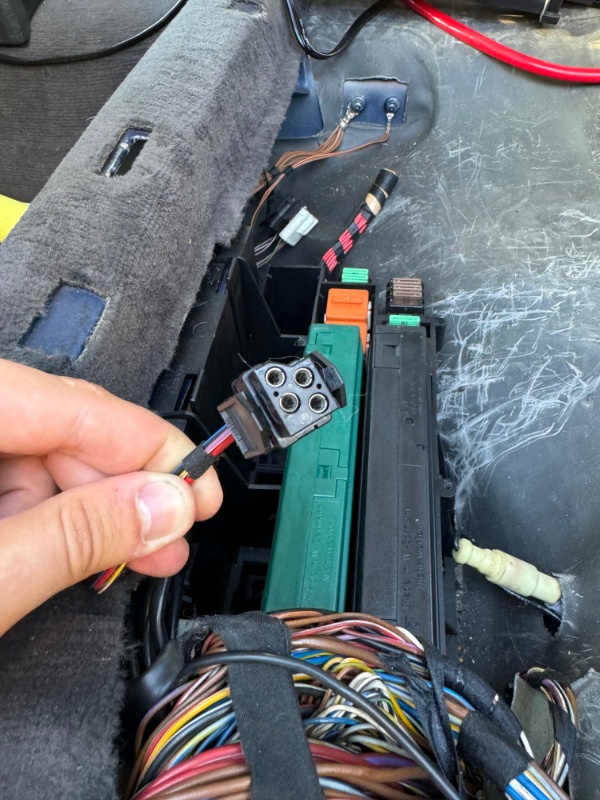

La dernière photo (avec le petit connecteur à 4 broches est la bonne.

Il faut que tu ajoutes un fusible (un fusible de 2A est suffisant) entre le fil rouge et le petit fil rouge/gris/jaune.

Pour l'ordinateur de bord, c'est la référence 65818351055 qu'il te faudra (la plus courante à trouver).

[325ix86]

Le montage est détaillé ici http://6enligne.free.fr/OBCIV/OBC4_E34.htm
(En ligne depuis plus de 20 ans )
