Cab 325I, Phase 1-1987

E28, E30, E31, E32, E34, E36, E38 & Z3
Postez ici vos sujets ne traitant pas de problèmes mécaniques.
Avatar de l’utilisateur
christian66
Messages : 527
Inscription : ven. oct. 08, 2010 9:31 pm
Localisation : Belgique

Re: Cab 325I, Phase 1-1987

Message par christian66 »

Merci à vous, je rougis  :blushing:

De retour à la maison, le remontage a débuté par tous les éléments extérieurs.

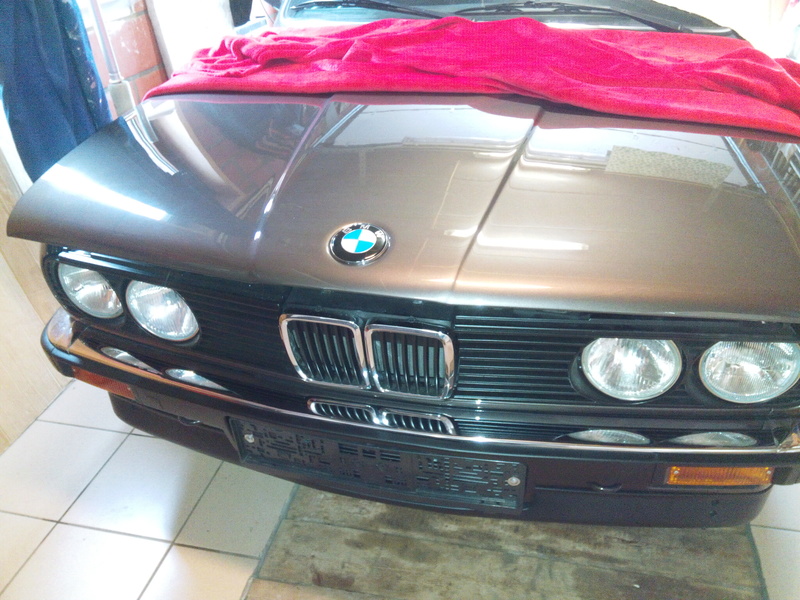

Mise en peinture de la calandre et de la jupe.
Pose de l'emblème de capot

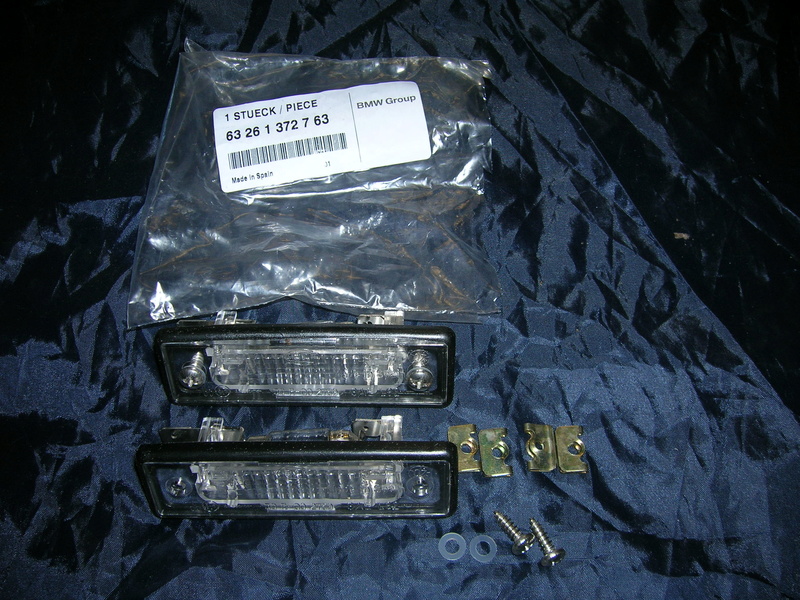

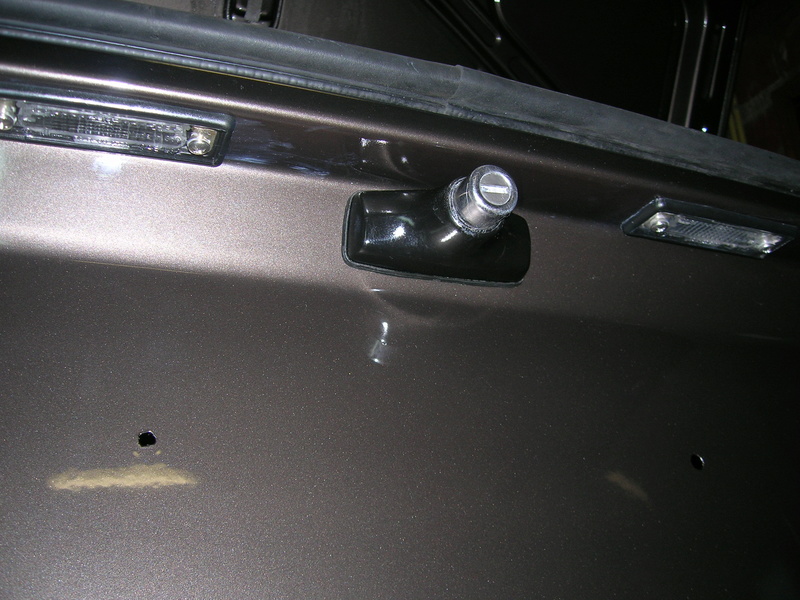

Pose de nouveaux éclairages de plaque arr

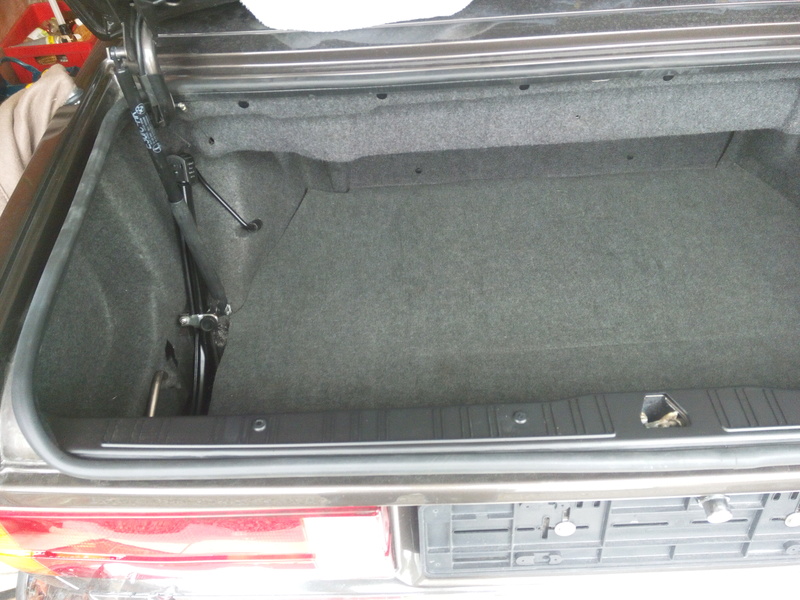

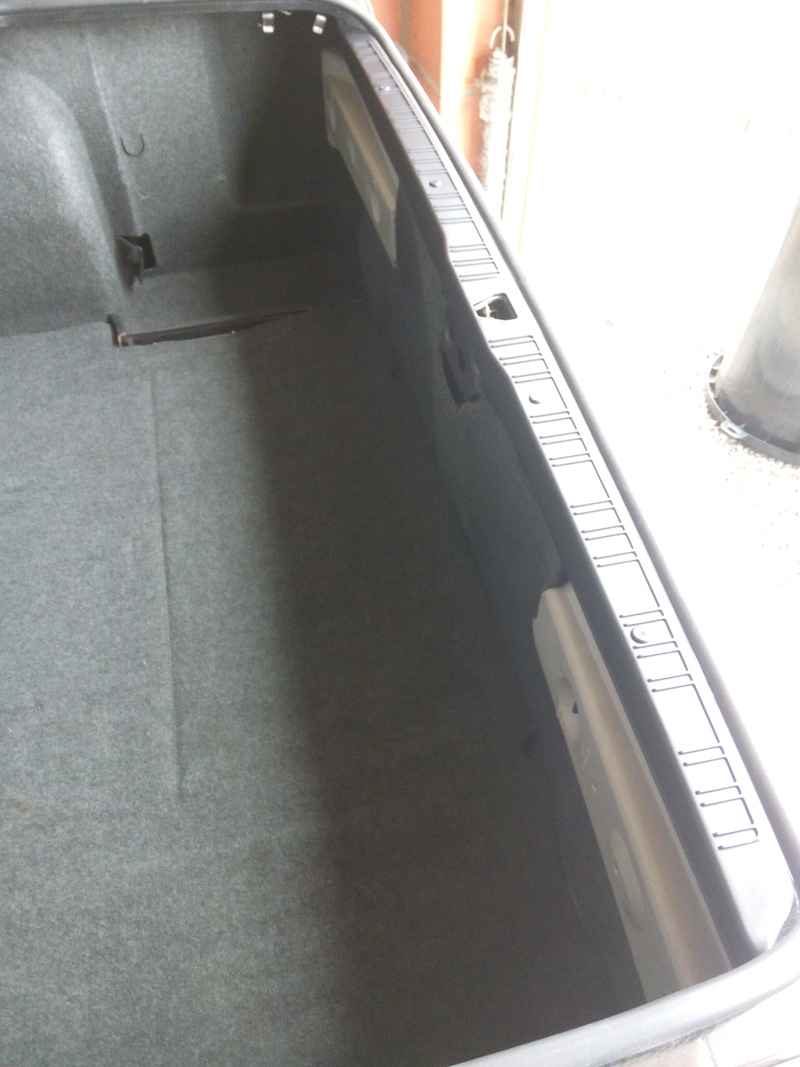

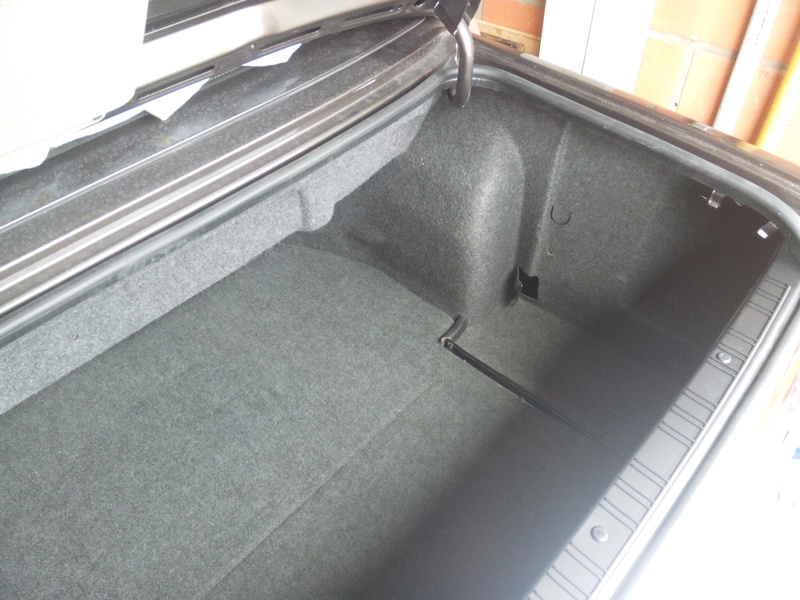

Pose d'un nouveau joint de coffre et de la moulure en plastique

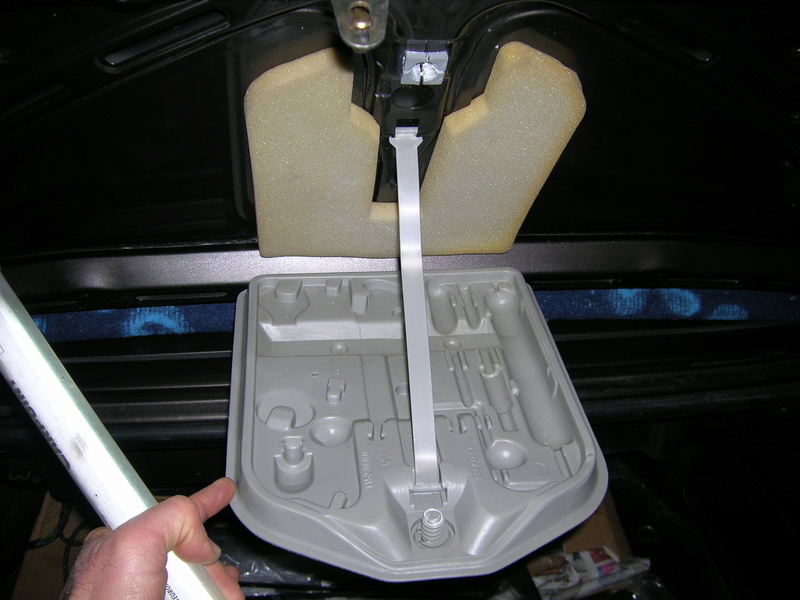

Pose d'un nouveau joint mousse de la trousse à outils, quelques uns sont manquants

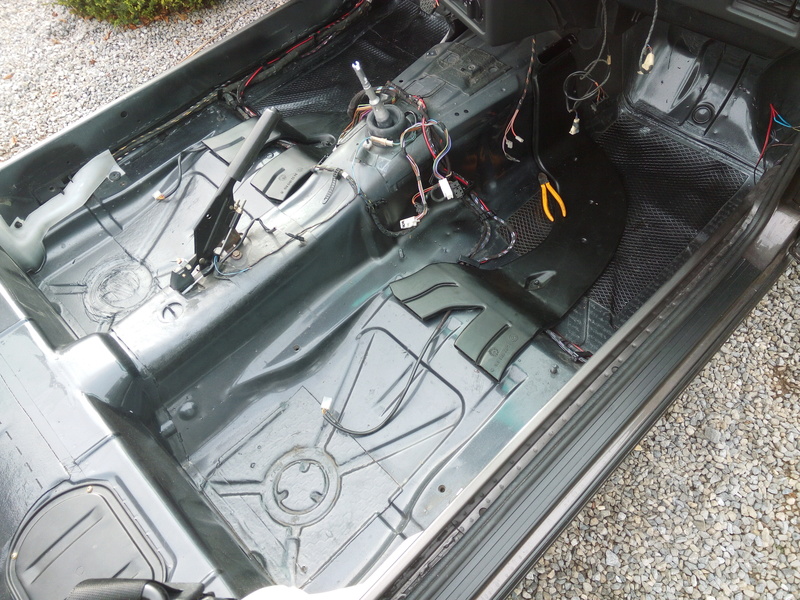

J'ai attaqué l'intérieur

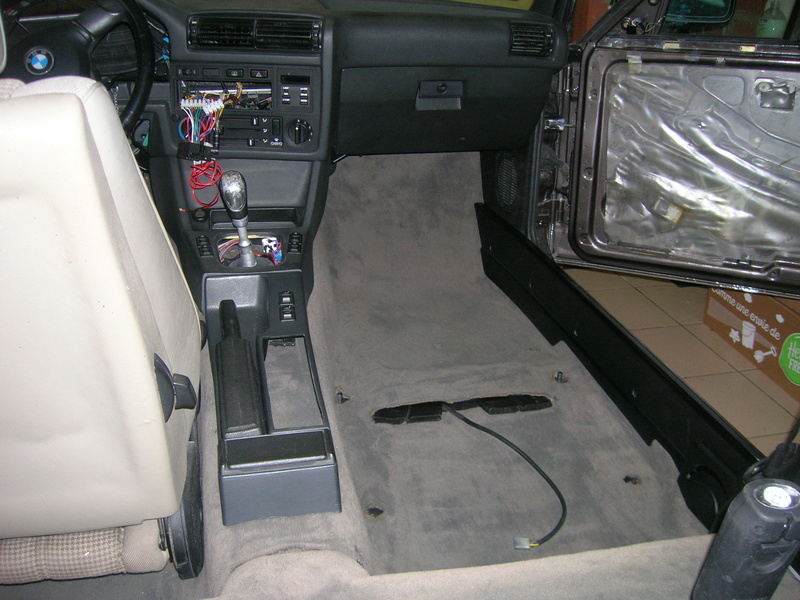

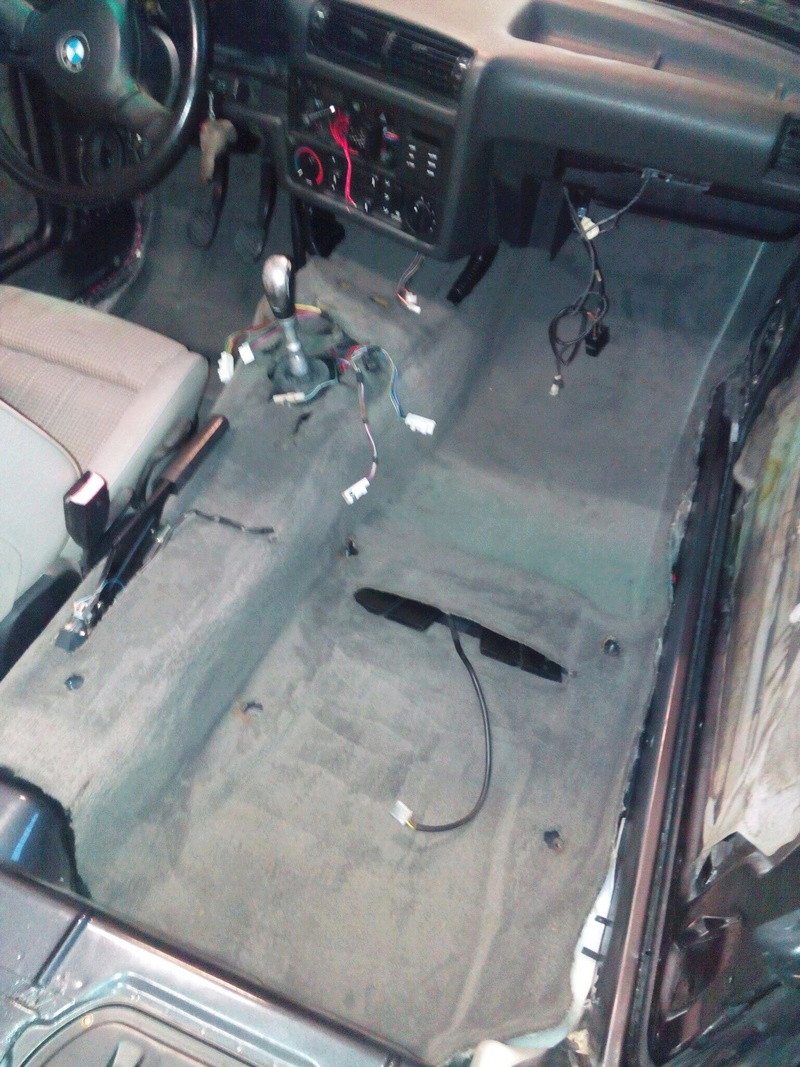

Pose de la moquette, console, couvercle de boite à gants, des HP av et arr, panneaux arr.....

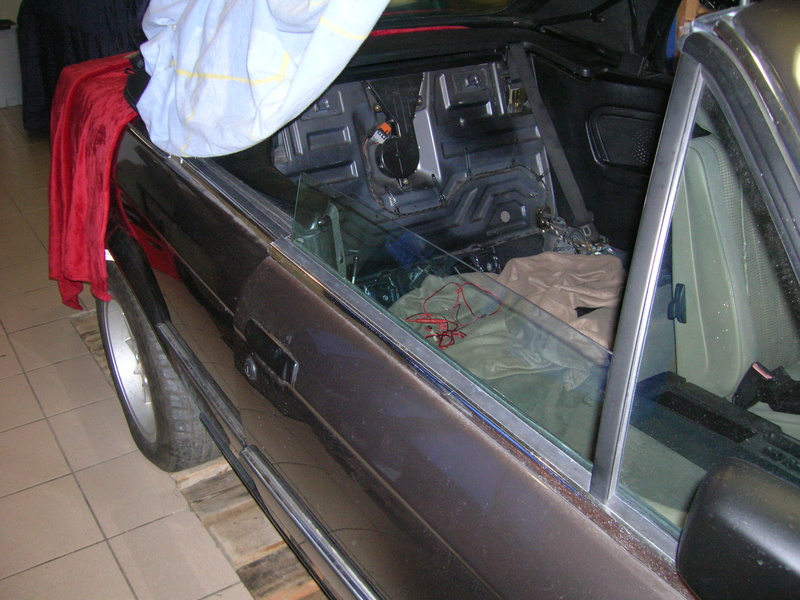

Le bord sup de la vitre de la porte dr touche légèrement la capote à l'ouverture et un léger pincement à la fermeture.

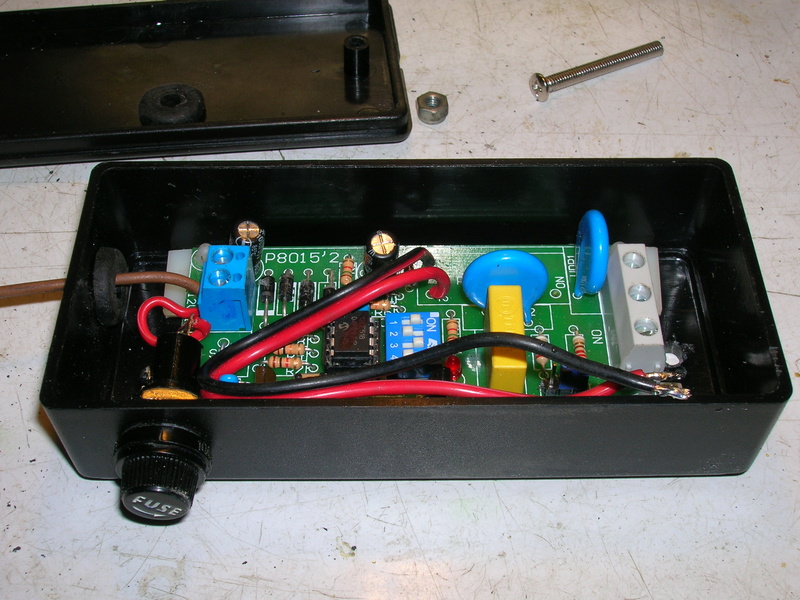

J'ai réfléchi à un système qui descendrait la vitre à l'ouverture de la porte, j'ai acheté un kit velleman (programmable) mais le temps min de fonctionnement est de 2 s, la vitre s'ouvre alors au 3/4 ce qui est de trop.
Je vais remplacer ce montage par un circuit que j'ai réalisé où le temps sera de la 1/2 s
Comme le problème n'est présent qu'à droite, la fermeture se fera par le bouton de commande de cette vitre de l'intérieur



Avatar de l’utilisateur
Swiss02
Messages : 1498
Inscription : dim. avr. 11, 2004 11:04 am

Re: Cab 325I, Phase 1-1987

Message par Swiss02 »

Quel boulot, bravo, elle va être magnifique!

Avatar de l’utilisateur
r2087
Messages : 15686
Inscription : lun. juin 17, 2002 1:35 pm
Localisation : Sharkland II - 78
Contact :

Re: Cab 325I, Phase 1-1987

Message par r2087 »

Salut !

Bravo ! C'est ça la vraie restau :top:

Avatar de l’utilisateur
Nico-R
Membre du club
Membre du club
Messages : 6996
Inscription : dim. nov. 07, 2004 10:29 am
Localisation : Nord est Toulouse

Re: Cab 325I, Phase 1-1987

Message par Nico-R »

Bonjour,

Pour tes vitres, il y a eu des montages de système et boitiers de commande de vitres E36 modifiés/adaptés afin d'obtenir cette fonction sur E30 cab , E24, enfin des autos sans montant de portes.

Sinon, tu dois certainement pouvoir trouver des tempos de commande bien plus courte, type mili seconde.
Par contre il faut que ça remonte une fois la porte fermée, mais tu y as certainement pensé :wink2:

Avatar de l’utilisateur
christian66
Messages : 527
Inscription : ven. oct. 08, 2010 9:31 pm
Localisation : Belgique

Re: Cab 325I, Phase 1-1987

Message par christian66 »

Que de compliments ! Merci à vous, cela motive

Concernant le système anti-pincement, je ne connais pas les systèmes d'e36 modifiés, si tu as des infos, je suis preneur.

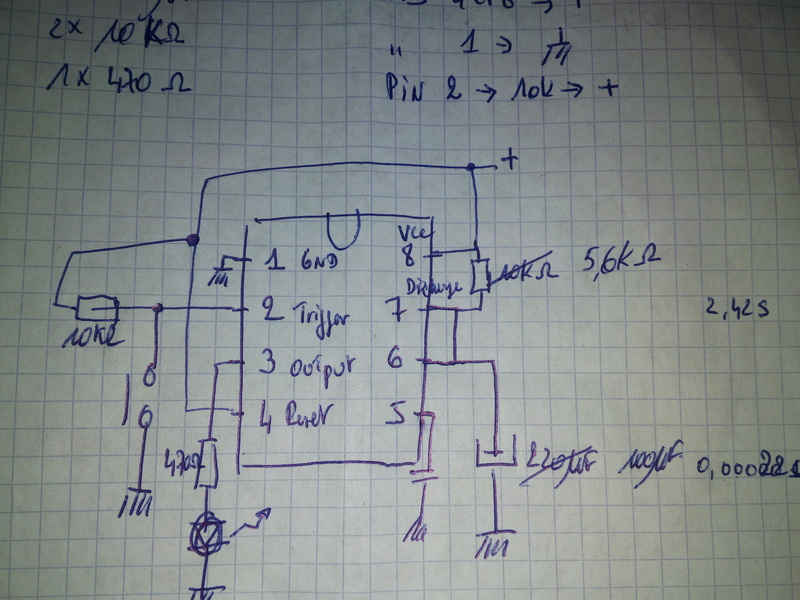

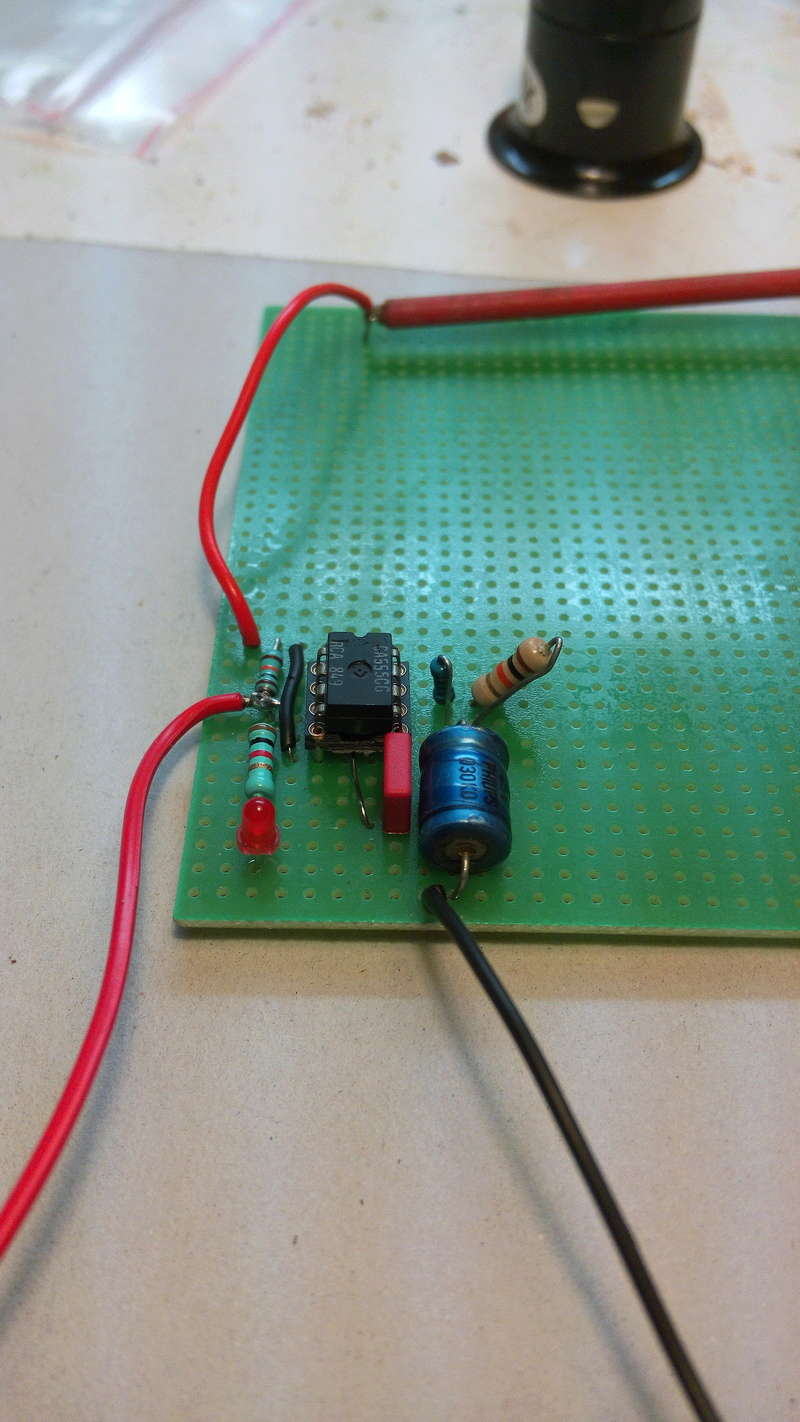

Comme expliqué plus haut, j'ai réalisé un petit montage autour d'un 555, j'ai placé une led en sortie afin de visualiser le temps de fonctionnement, lors d'un montage définitif, je remplacerai la résistance par un trimpot ( R réglable) afin d'obtenir le T d'ouverture désiré.
Dans mon cas, le problème n'est présent qu à la porte passager, le système ne fera qu'entrouvrir la vitre en me disant que le conducteur sera au volant et la fermera via le bouton de commandé dédié. Mais ce serait l'idéal.
Je possède un plan complet pour les 2 vitres ouverture/fermeture.
Les relais utilisés sont des versions temporisés mais pour coffret domestique, ce qui ne me plait nullement
J'aurais voulu mettre en service le système au moment où l'on soulève la poignée de porte mais le plus simple est d'utilisé le contact existant de porte


Avatar de l’utilisateur
325ix86
Président
Président
Messages : 11109
Inscription : dim. sept. 01, 2002 7:51 pm
Localisation : TOULOUSE (31)
Contact :

Re: Cab 325I, Phase 1-1987

Message par 325ix86 »

Pour le système qui abaisse la vitre quand on ouvre la porte sur les E36 coupé, il y en a eu deux differents:
Le premier jusqu'en août 93 consiste en une sorte de boite à relais accolée sur le moteur de chaque vitre.
Le deuxième à partir de cette date et sur les M3 où "l'automatisme" est intégré dans un module central de pilotage des vitres.

Je pense que l'adaptation du système des premières E36 est le plus simple pour une E30.
Mais, si ta vitre coince le joint, c'est qu'un réglage n'est pas bon.
Il me semble qu'il serait plus simple de régler correctement la vitre, il y a deux écrous de 10 pour ça.
http://6enligne.free.fr/vcab/vitre_cabriolet.htm

Avatar de l’utilisateur
christian66
Messages : 527
Inscription : ven. oct. 08, 2010 9:31 pm
Localisation : Belgique

Re: Cab 325I, Phase 1-1987

Message par christian66 »

Les vitres sont bien réglées au niveau des joints. La capote descend légèrement plus bas côté passager, qd on ouvre la porte le vitre frotte sur la capote , qd on la ferme, elle pince la capote. Je pourrais modifier le réglage de butée ainsi la vitre fermée monterait moins haut mais je préfère ne pas y toucher pour ne pas avoir d infiltration

Avatar de l’utilisateur
Fitzgerald
Messages : 123
Inscription : jeu. oct. 30, 2014 8:43 pm

Re: Cab 325I, Phase 1-1987

Message par Fitzgerald »

Waoow, ton boulot est vraiment impressionnant !

La moquette de ton cab est neuve ? Si oui, où l'as-tu achetée ?

Avatar de l’utilisateur
christian66
Messages : 527
Inscription : ven. oct. 08, 2010 9:31 pm
Localisation : Belgique

Re: Cab 325I, Phase 1-1987

Message par christian66 »

"Waoow, ton boulot est vraiment impressionnant !"
Merci
La moquette n'est malheureusement pas neuve mais en bon état et nettoyée au nettoyeur haute pression

Avatar de l’utilisateur
Fitzgerald
Messages : 123
Inscription : jeu. oct. 30, 2014 8:43 pm

Re: Cab 325I, Phase 1-1987

Message par Fitzgerald »

Ok, merci !
