740i, Arriére Trop Bas?

[IGGY]

Slt,
bon ben c'est déja ca, les fils qui sont sous le pare-chocs arriére
sont bien ceux de capteurs de recul !!!
Il faud que je trouve se capteur sur la barre anti-roulie !!!
Je vais rellever une fois de plus le uk de ma voiture, pour le trouver !!!

Merci Zorro pour avoir mit tout ca,

@+
jean-luc...

[crazymac]

Les deux petites canalisations sont celles de frein (gauche et droite). Les deux grosses sont celles d'essence (aller et retour).
Le canalisation à droite est celle pour l'hydraulique AR je pense.

regardes où va cette canalisation. Je ne suis pas certain de comment est constitué ton système. En principe ça doit aller sur un répartiteur puis de chaque côté sur les deux sphères fixées au plancher.

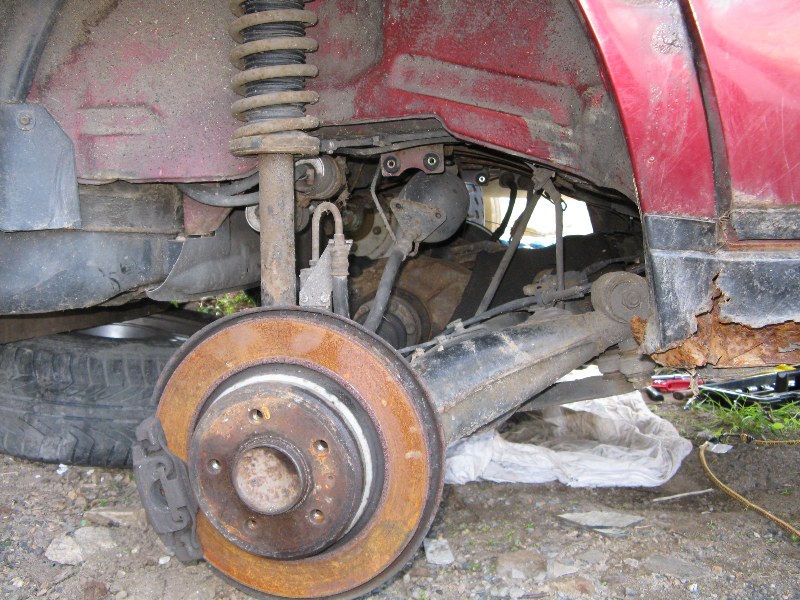

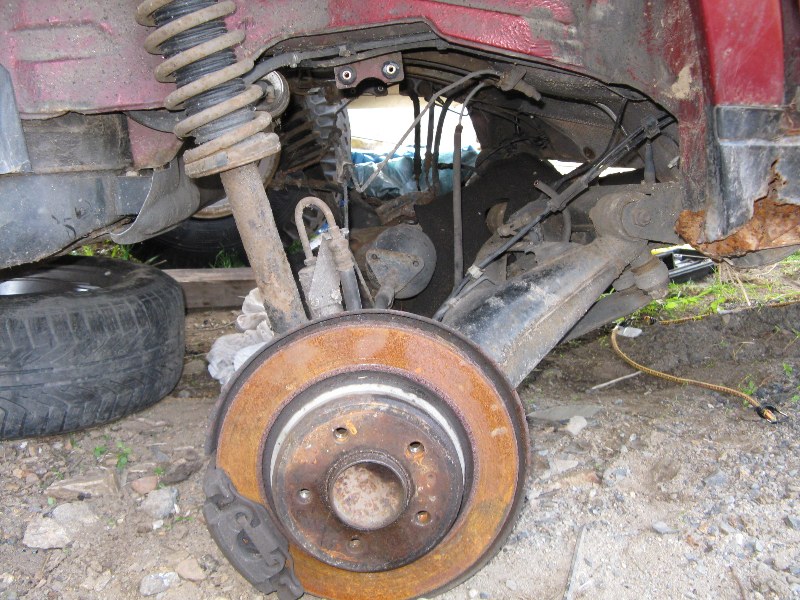

Voici une photo sur une voiture en court de démontage de l'endroit où est la sphère du côté concerné.

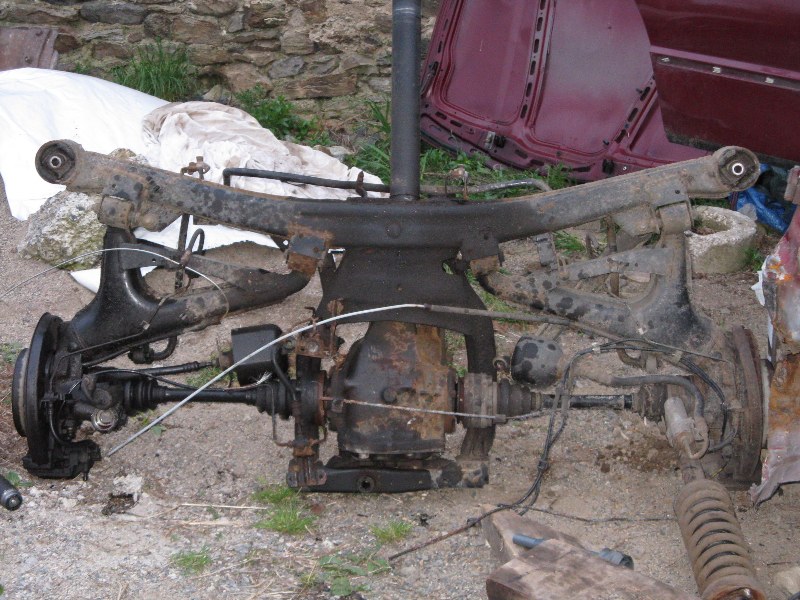

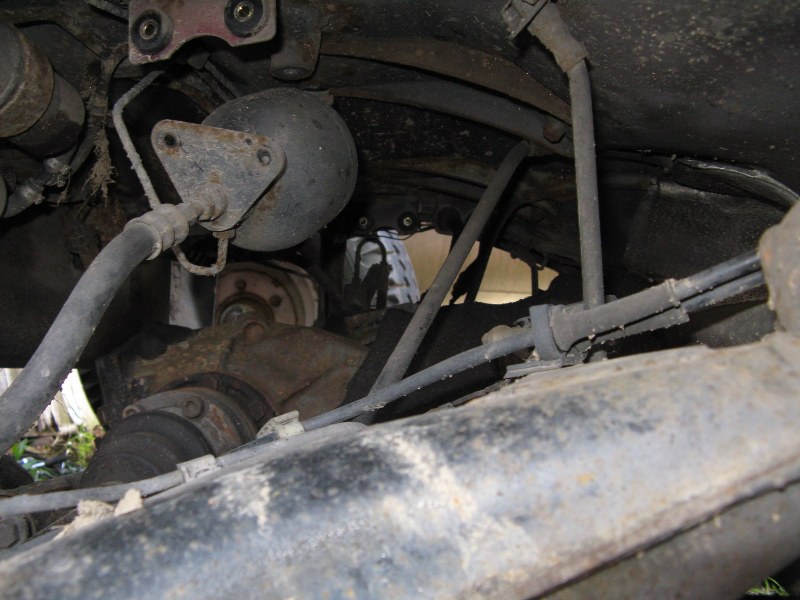

La barre antiroulis est la barre que tu vois qui passe de droite à gauche sous l'arbre de transmission sur la photo ci dessous. La photo représente ton train AR vu du dessus. On voit bien les shpères à gauche et à droite dont une est sous protection plastique. Le capteur dont je te parle est juste sur la barre entiroulis à droite de l'arbre de transmission. On le voit sur la photo.

[IGGY]

Slt,
super les photos crazymac, je vois bien les sphéres, faut que je démonte
une roue pour voir si j'en ai bien sur ma voiture,
par contre pour voir le capteur c'est pas trop évident, il est a droite juste
derriére le disque et il y a une durite qui les relit entre eux, je n'arrive pas
a faire un copier coller avec paint, j'avais mit des fléches sur la photo pour
bien tout voir et savoir si le capteur était bien celui que je pense ???
Je sais je suis un vrais boulet , en tout cas j'y vois bien mieux avec les photos
que tu as mit, merci beaucoup...
Je vais voir sur ma voiture tout ca, et je reviens pour dire si j'ai bien des sphéres
et si j'ai trouvé ce capteur !!!
Merci...

@+
jean-luc...

[etoile]

regarde ce que j'ai entouré.

[Zorro]

@crazymac: pour moi le "capteur" n'est qu'un genre de palpeur qui va agir directement sur les tiroirs du répartiteur hydraulique, je veux dire par là qu'il n'y a aucune partie électronique ni même électrique, tu peux confirmer?

[etoile]

[left]le capteur que j'ai entouré c'est un robinet en quelque sorte.[/left]
[left]trop bas ça ouvre la pression vers les amortos pour relever.[/left]

[left]trop haut, ça ouvre vers le bocal pour faire descendre l'arriere.[/left]

[left]il y a un point milieu qui "ferme" les 2 sorties !![/left]

[crazymac]

@crazymac: pour moi le "capteur" n'est qu'un genre de palpeur qui va agir directement sur les tiroirs du répartiteur hydraulique, je veux dire par là qu'il n'y a aucune partie électronique ni même électrique, tu peux confirmer?

Ce dont tu parles et la tringle qui agit sur la vanne de régulation de pression. Elle est fixée de l'autre côté de l'arbre et d'ailleurs on la voit bien sur la photo. Ce qui est entouré en rouge est bien une petite tringle de 5 cm avec un capteur gros comme la moitié d'un paquet de cigarette qui vérifie l'assiette de la voiture pour contrôler que tout va bien. S'il y a problème, le check control affiche "correcteur d'assiette" et "limite 170 Km/h".

[IGGY]

Slt,
alors j'ai bien reg

[etoile]

oui tu as bien regardé quoi ????


mauvaise manip ???

[IGGY]

Slt,
j'ai bien vu les photos de crazymac, j'ai levé ma caisse, enllever les roues,
et je n'ai pas vu de sphéres ni d'un coté ni de l'autre, rien !!!
La canalisation de droite s'arréte vers l'amorto, puis aprés elle est reliée a
une durite souple qui monte devant le réservoir sans savoir ou elle fini, pas
possible de voir ou elle va ???
Et je pense avoir vu le capteur entouré en rouge, mais pour y accéder il me faut un
pont, elle est au dessus de mes 2 gros filtres a essence !!!
J'ai prit des photos, mais on ne voit pas grand chose;


















Bon ben voila quelques photos, pas facile a prendre en plus, surtout que
je n'ai pas trouvé les sphéres ni a droite ni a gauche !!!
Si vous avez des idées, je prends tout, pour le boitier sur la barre anti-roulie,
je pense qu'il se trouve derriére les filtres a essence, mais ???

@+
jean-luc...
