Info Transfo Pour Nettoyage Injecteurs

[Nico-R]

J'ai fait un montage hier soir à partir d'un transfo 12V 4A d'éclairage basse tension.

J'ai mis 3 diodes en série pour abaisser la tension, ça me fait du 8,3 V aux bornes de l'injecteur.

Je fais les relevés des allures ce WE à l'oscilloscope.

[Nico-R]

Re,

Voici les relevés,

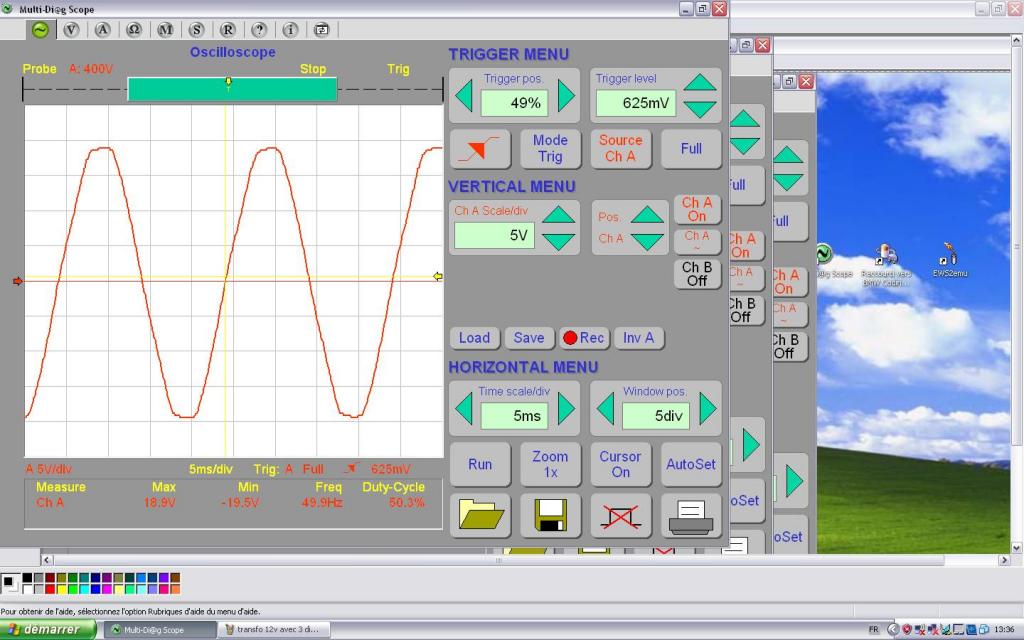

L'allure de la tension effective lue aux bornes du tranformateur 12 V 4A 50 Hz

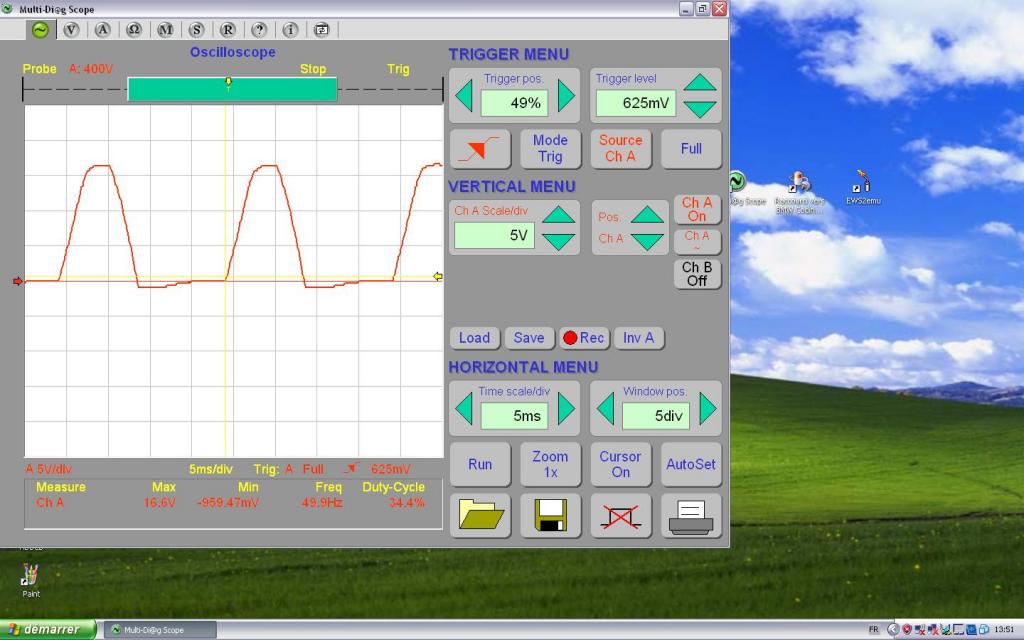

L'allure de la tension lue aux bornes de l'injecteur , il y a 3 diodes en série pour abaisser la tension et supprimer une des alternances. Les diodes sont câblées sur la ligne connecté à la borne "positive" de l'injecteur:

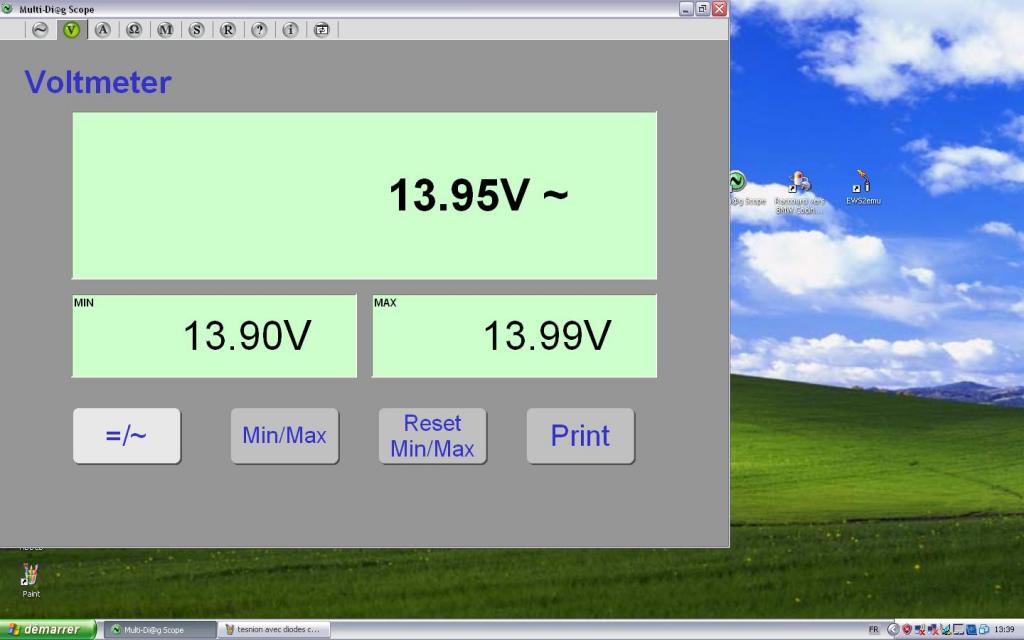

la tension lue en mode alternatif sans les diodes:

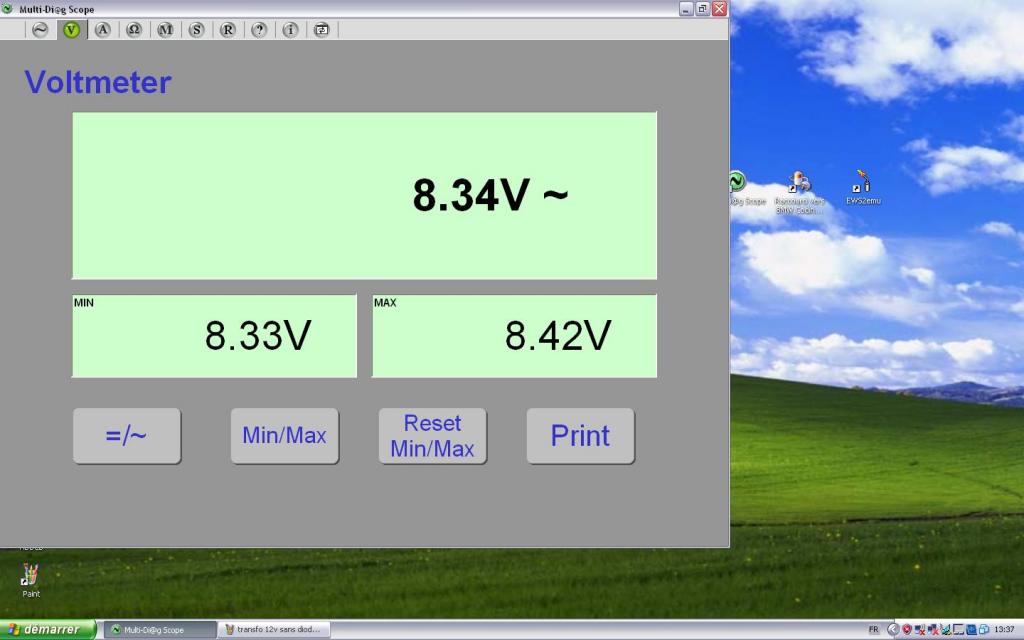

la tension  lue aux bornes de l'injecteur en mode alternatif avec les 3 diodes:

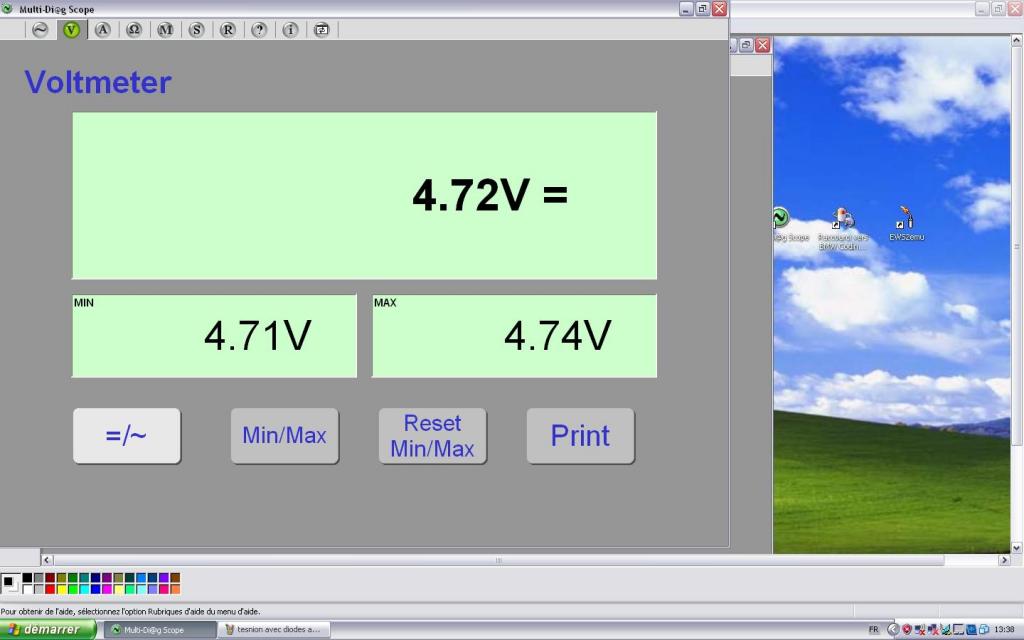

la tension lue aux bornes de l'injecteur en mode continu avec les 3 diodes:

L'ajout d'une diode de roue libre aux bornes de l'injecteur, pour supprimer le courant de self:

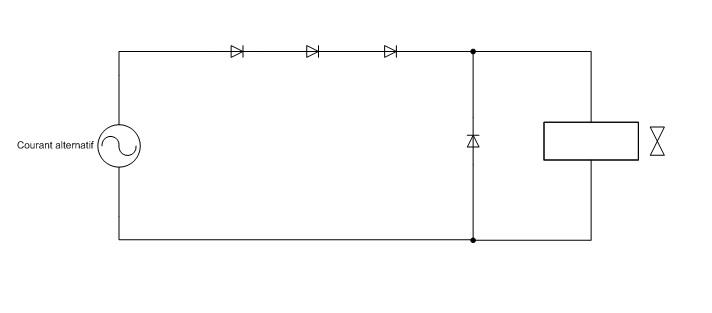

Le schéma de câblage


La branche"positive" est celle ou sont montées les diodes.

[SYLVAINCHOLO]

Bravo pour ce travail précis.
Tu parles de borne "positive". J'avais le souvenir que les injecteurs pouvaient être commandés en positif ou négatif.
Je me trompe? Si c'est le cas, comment l'identifier?

[Nico-R]

Positive par rapport au cablage du faisceau moteur, mais l'injecteur est dépourvue de DRL donc la polarité appliquée n'est pas primordiale.

Positive par rapport au cablage du faisceau moteur, mais l'injecteur est dépourvue de DRL donc la polarité appliquée n'est pas primordiale.

Je ferai un relevé sur un injecteur commandé par le calculateur, il y a une pointe de tension pas négligeable à la fermeture.

[JohnCONNOR83]

Bonjour,

Le fameux extra courant de rupture.

[Nico-R]

Bonjour,

Le fameux extra courant de rupture.



Oui, actionneur de type inductif

[SYLVAINCHOLO]

Positive par rapport au cablage du faisceau moteur, mais l'injecteur est dépourvue de DRL donc la polarité appliquée n'est pas primordiale.

Positive par rapport au cablage du faisceau moteur, mais l'injecteur est dépourvue de DRL donc la polarité appliquée n'est pas primordiale.

Je ferai un relevé sur un injecteur commandé par le calculateur, il y a une pointe de tension pas négligeable à la fermeture.

Ok c'est bien ce que je pensais. Du coup, pour le nettoyage, il n'y a pas lieu de repérer un + sur l'injecteur.
Un problème en moins pour Olivier!

[bimeur]

[olivier2489]

Super sa!

Ta pas une photo du circuit monté et une photo du transfo?

[Nico-R]

Salut,

Je ne sais pas si ça va t'avancer, ce sont des vieux transfos que j’ai récupéré quand j’ai refait la salle de bains

marque ARIC
Type HAL 20 12 PRZEN 60 742
230 V - 12V 4A

J’ai trouvé son descendant: clic
