Info Transfo Pour Nettoyage Injecteurs

[Nico-R]

Quelques images,

C'est pas hyper didactique, j’ai ait ça vite fait avec ce que j'vais sous la main :

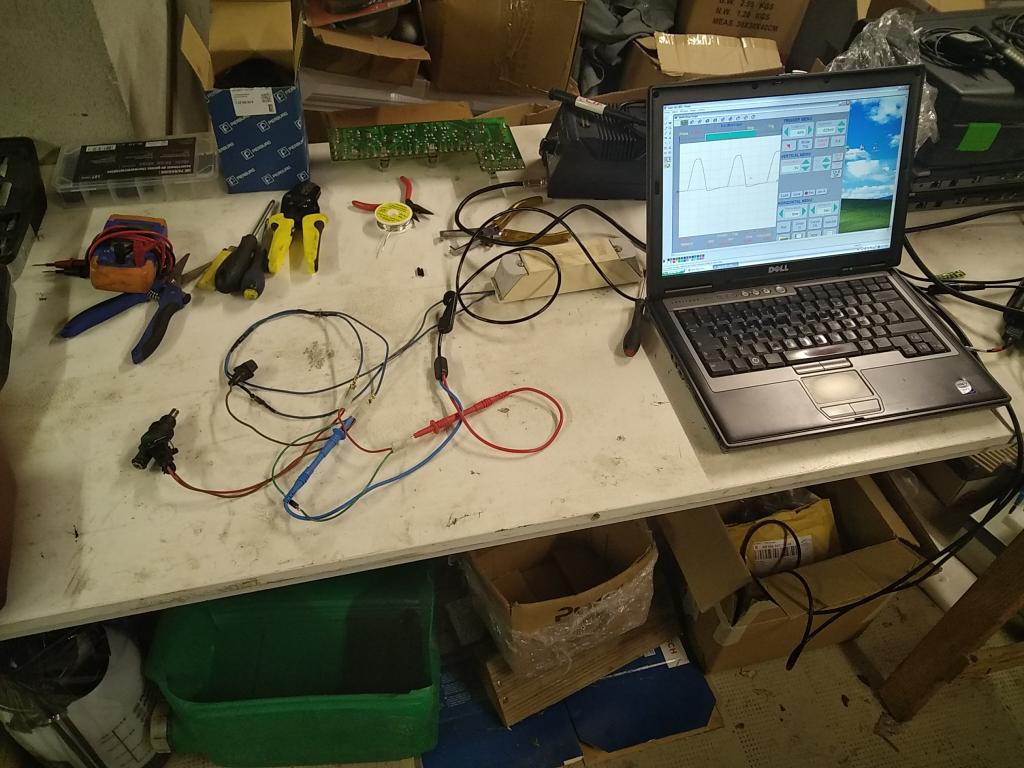

Le banc de "test":

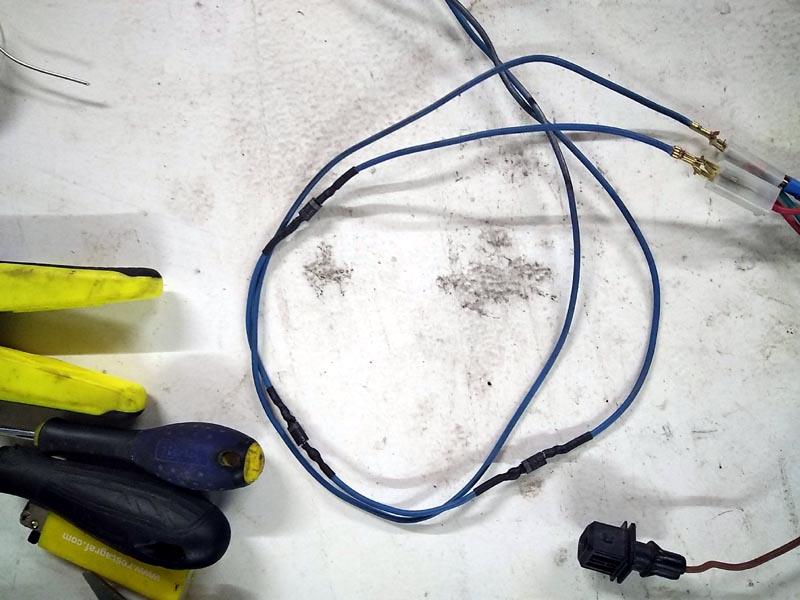

les diodes câblées en série:

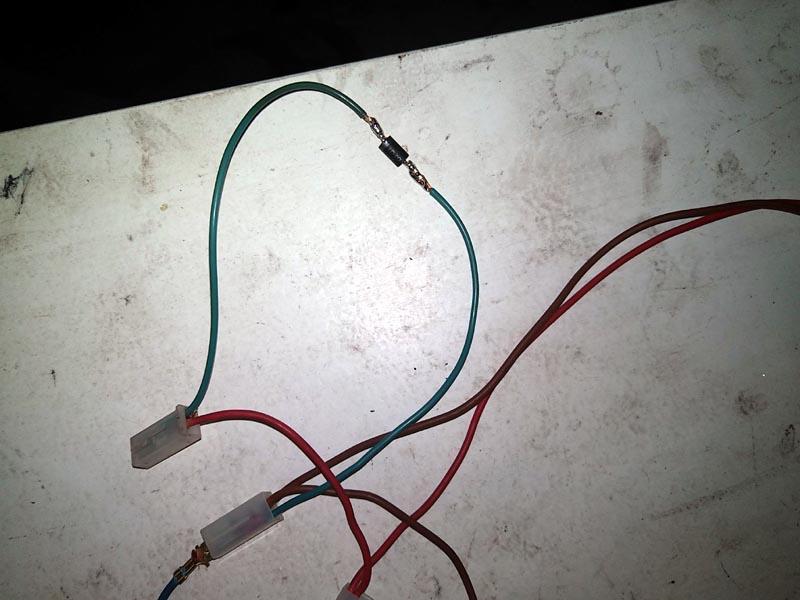

La DRL:

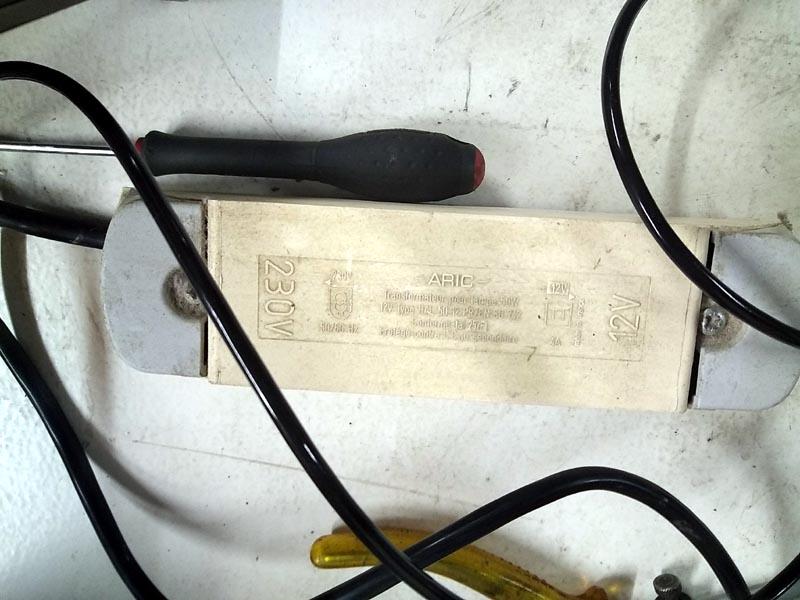

Détail du transformateur d'éclairage TBT:



[JohnCONNOR83]

Bonjour,

Tu utilise quoi comme oscilloscope Nico ?

[Nico-R]

Un truc du boulot, un petit boitier d’acquisition deux voies, vendue par Actia sous l’appellation Multidiag Scope, mais fabriqué par Atal.

https://www.actia.cz/en/at540-5001-multi-diag-scope-en/

Ça coûte un rein pour ce que c'est  (+/- 1000 €)!

[JohnCONNOR83]

A oui, quand même....

Merci.

[Nico-R]

C'est très assisté avec des aides pour mesurer certains types de capteurs.

De toutes façons, Actia n'est pas bon marché.
Une carte d'acquisition correcte pour un bricoleur averti avec fonction oscilloscope c'est 50/100€.

[olivier2489]

Salut,

Je ne sais pas si ça va t'avancer, ce sont des vieux transfos que j’ai récupéré quand j’ai refait la salle de bains

marque ARIC
Type HAL 20 12 PRZEN 60 742
230 V - 12V 4A

J’ai trouvé son descendant: clic

Du coup tu utilise du 12v avec au moin 3 diode de serie? avec un ou deux injecteurs?

Sa ferai l'affaire tranfo LED ou trop puissant: lien

[Nico-R]

Qui peut le plus peut le moins, donc oui, celui du lien fait l'affaire.

On peut même passer à 4 diodes pour baisser encore une peu la tension.

Avec 4 A je peux passer 3 à 4 injecteurs sans trop de soucis.

[olivier2489]

4 diodes pour plusieurs injecteurs pu un seul?
branché en série? en parallèle?

[Nico-R]

4 en série par ligne, après tu peux faire le partage en dérivation pour alimenter plusieurs injecteurs après les diodes

[olivier2489]

ok merci

Mais comme je fais le nettoyage en injectant du nettoyant en bombe, c'est grave de faire fonctionne les injecteur "a sec"
