Passage Sieges Manuel A Sieges Electrique E39

Posez ici tous vos problèmes électriques ainsi que tout ce qui est lié aux alarmes, ODB, DME, etc.
cyril35
Messages : 33
Inscription : jeu. oct. 16, 2008 4:49 pm
Localisation : loheac

Re: Passage Sieges Manuel A Sieges Electrique E39

Message par cyril35 »

salut,

j ai une petite quastion!

tu as juste 1 seul + et un seul- qui actionne tout tes moteurs de siege?

pourquoi cette qestion? hé bas parceque je souhaite egalement installé un interieur cuir electrique dans ma voiture qui a à l heure actuel des siege en tissu manuel

merci de votre aide

Avatar de l’utilisateur
shazz
Messages : 353
Inscription : lun. nov. 13, 2006 8:07 am

Re: Passage Sieges Manuel A Sieges Electrique E39

Message par shazz »

+1 car je suis aussi sur le même projet dans une e46

merci et encore rbavo pour ce tres bon tuto c'est vraiment facile a comprendre avec les photos :noelcoucou:
donne un BM à un jeune, il prendra des P.V, apprend lui a conduire, il se fera enlever le permis.

Avatar de l’utilisateur
indra77
Messages : 3284
Inscription : jeu. juil. 19, 2007 3:59 pm
Localisation : Plus prés que tu penses...

Re: Passage Sieges Manuel A Sieges Electrique E39

Message par indra77 »

Salut a vous,

Desolé de ne pas avoir repondu plus tot. Oui effectivement il n'y a qu'un fil +12V et une masse pour tous les moteurs. Pensez a les proteger avec un fusible.

A+++
Image Image Image

Avatar de l’utilisateur
rbtk57
Messages : 324
Inscription : lun. oct. 19, 2009 5:13 pm
Localisation : metz

Re: Passage Sieges Manuel A Sieges Electrique E39

Message par rbtk57 »

Bonjour,

je déterre ce sujet, c'est le plus complet que j'ai trouvé sur le sujet mais j'ai quand même des points a éclaircir.

je souhaite installer les sièges conforts d'une e39 de 96 dans ma e39 de début 98, qui est d'origine équipée de sièges manuels et chauffants.
les 2 types de sièges sont avec la prise noire.

Je comprends mal l'alimentation des sièges. la page 7 de ce topic explique clairement que j'ai besoin de me repiquer sur les fusibles 13 pour le conducteur et 10 pour le passager pour apporter le 12V sur les connecteurs des sièges. Normalement ces pins sont protégées par la coupure après key off gérée par le relais K72.
Le soucis est que visiblement sur ma voiture, j'ai l'impression qu'il n'y a rien du tout dans ces emplacement. savez vous comment faire dans ce cas?

Avatar de l’utilisateur
Nico-R
Membre du club
Membre du club
Messages : 6959
Inscription : dim. nov. 07, 2004 10:29 am
Localisation : Nord est Toulouse

Re: Passage Sieges Manuel A Sieges Electrique E39

Message par Nico-R »

Photo?

Avatar de l’utilisateur
rbtk57
Messages : 324
Inscription : lun. oct. 19, 2009 5:13 pm
Localisation : metz

Re: Passage Sieges Manuel A Sieges Electrique E39

Message par rbtk57 »

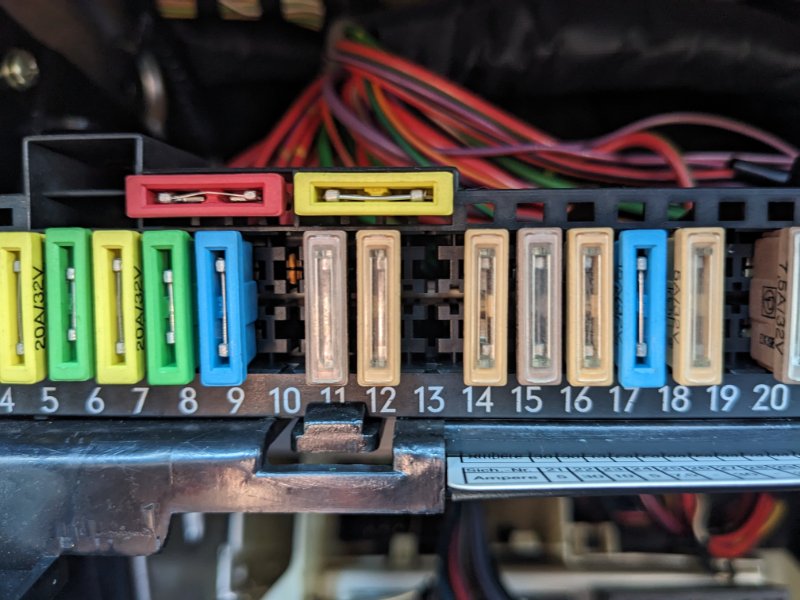

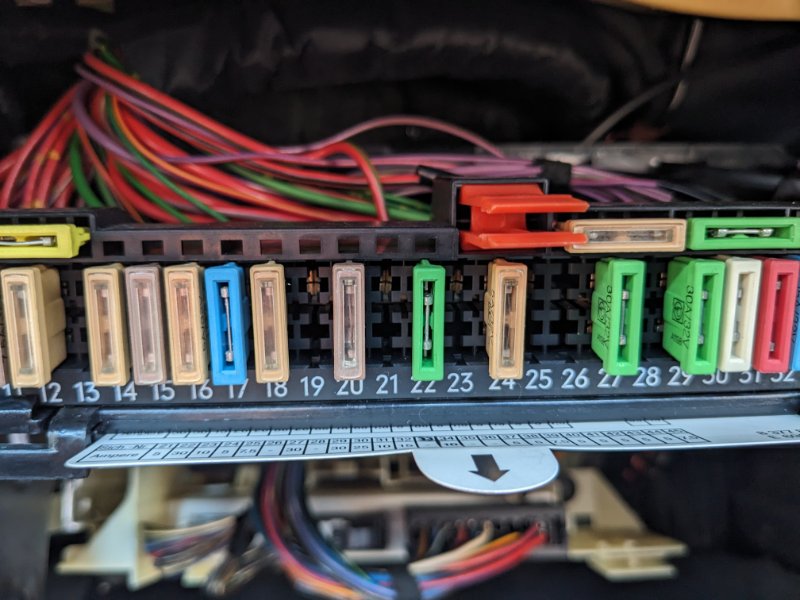

10 et 21 sont en attente, mais 13 a l'air vide.

Avatar de l’utilisateur
rbtk57
Messages : 324
Inscription : lun. oct. 19, 2009 5:13 pm
Localisation : metz

Re: Passage Sieges Manuel A Sieges Electrique E39

Message par rbtk57 »

et dans un 1er temps, je ne souhaite pas faire fonctionner la mémoire, juste alimenter proprement les sièges.

Avatar de l’utilisateur
Nico-R
Membre du club
Membre du club
Messages : 6959
Inscription : dim. nov. 07, 2004 10:29 am
Localisation : Nord est Toulouse

Re: Passage Sieges Manuel A Sieges Electrique E39

Message par Nico-R »

Sur le wds tu as ci ce qui alimente le F13?
Si oui, suffit de mettre les deux cosses (trouvables chez BMW) en entrée et sortie et câbler comme le schéma.

Avatar de l’utilisateur
rbtk57
Messages : 324
Inscription : lun. oct. 19, 2009 5:13 pm
Localisation : metz

Re: Passage Sieges Manuel A Sieges Electrique E39

Message par rbtk57 »

je suis d'accord sur le principe, mais je ne m'y retrouve pas dans les WDS. j'ai trouvé ce qui sort du F13, mais je ne comprends pas comment lire ce qui y rentre!

d'après ce que je lis sur le web, j'ai l'impression que c'est la fonction mémoire du siège conducteur qui rend les choses compliquées. le cote passager est plus simple, il est d'ailleurs pré alimente dans la boite a fusible. La mémoire je peux très bien m'en passer...

pour les cosses effectivement, c'est ce que je pensais faire en espérant que le magasinier sera assez motivé pour me trouver les bonnes.

Avatar de l’utilisateur
rbtk57
Messages : 324
Inscription : lun. oct. 19, 2009 5:13 pm
Localisation : metz

Re: Passage Sieges Manuel A Sieges Electrique E39

Message par rbtk57 »

en insistant, j'ai finalement trouvé l'entrée du F13, c'est le relais K72 dont certains parlent sur le web. j'ai l'impression que je ne pourrai pas éviter l'installation et surtout le câblage de ce relais. je ne l'ai probablement pas vu qu'il semble dédié au siège conducteur a mémoire. Je me demande comment ont fait ceux qui n'en parlent pas.
F13 input.jpg
F13 input.jpg (33.1 Kio) Consulté 204 fois
y a t il moyen de localiser les éléments dans la voiture avec le WDS?
