Hello, j’avance doucement, partie par partie… Je me suis attaqué aux supports de batterie grâce aux produits RESTOM conseillés par RoadWolf. En attendant que le produit agisse, je me suis un peu occupé ailleurs.

Déjà, mon problème de coffre est réglé : le barillet était monté de manière assez « étrange ».
Concernant le démontage, rien de particulier : quelques vis, des clips, et le cache du coffre s’enlève plutôt facilement.
Une fois à l’intérieur :

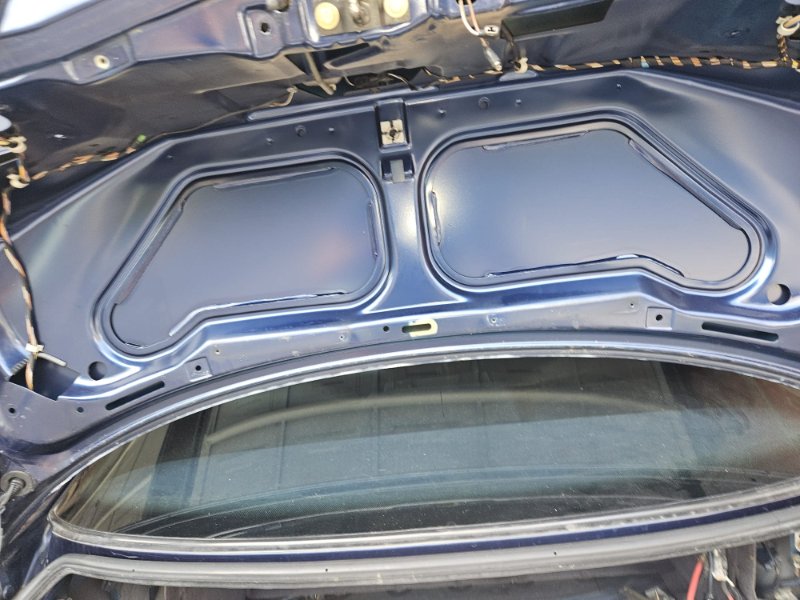

coffre 1.jpeg (91.7 Kio) Consulté 124 fois

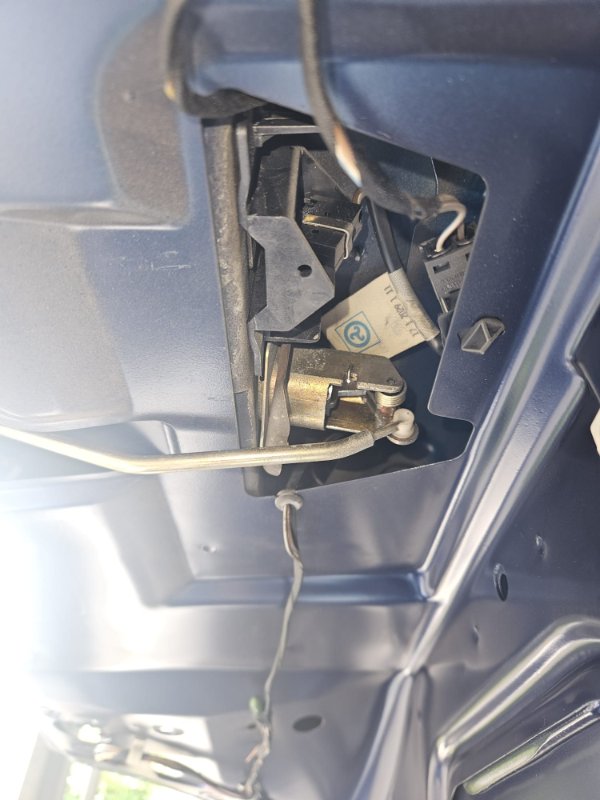

barillet coffre.jpeg (65.59 Kio) Consulté 124 fois

1/ Déclipser délicatement la tringle de son petit ergot en plastique blanc
2/ Retirer la plaque métallique courbée qui maintient le barillet contre le coffre afin de pouvoir le sortir
3/ Vérifier sur ETK le bon ordre des pièces
4/ Remonter le puzzle
5/ Tester et se réjouir que ça fonctionne…

Ensuite, la porte côté conducteur ne se « bloque » pas en position ouverte. J’ai donc démonté le panneau de porte et travaillé un peu à l’aveugle pour comprendre ce qui se passait…
Pas de grosses difficultés au démontage : les deux vis derrière la poignée de maintien, celle derrière la poignée d’ouverture intérieure, celle en haut vers l’avant, et ne pas oublier de dévisser le bouton de verrouillage.

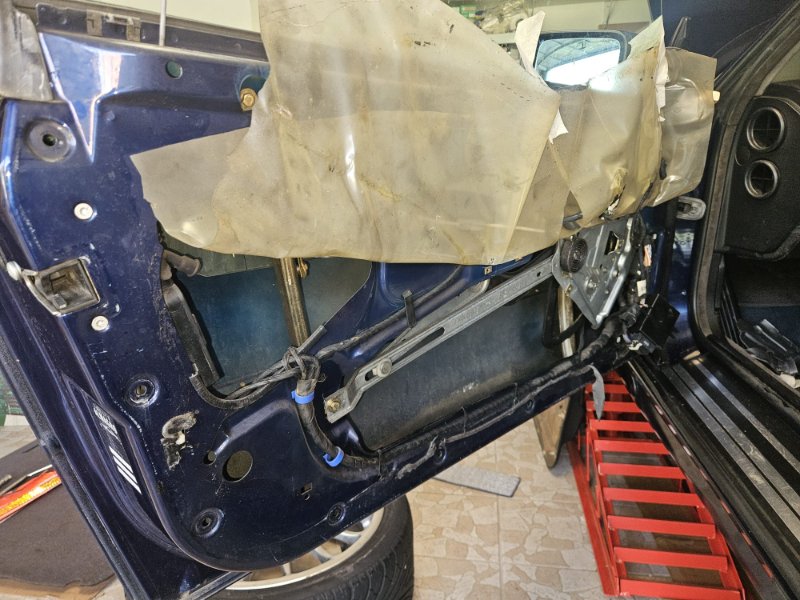

porte av cond démontée.jpeg (109 Kio) Consulté 124 fois

Par contre, il y a un sacré bazar à l’intérieur ! Boîtiers et modules en tout genre. J’ai même démonté le « minuscule » haut-parleur avant, dont la membrane est en état de décomposition avancée (pas étonnant vu l’âge !).

Bref, je me rapproche de mon problème en retrouvant ça au fond de la portière :

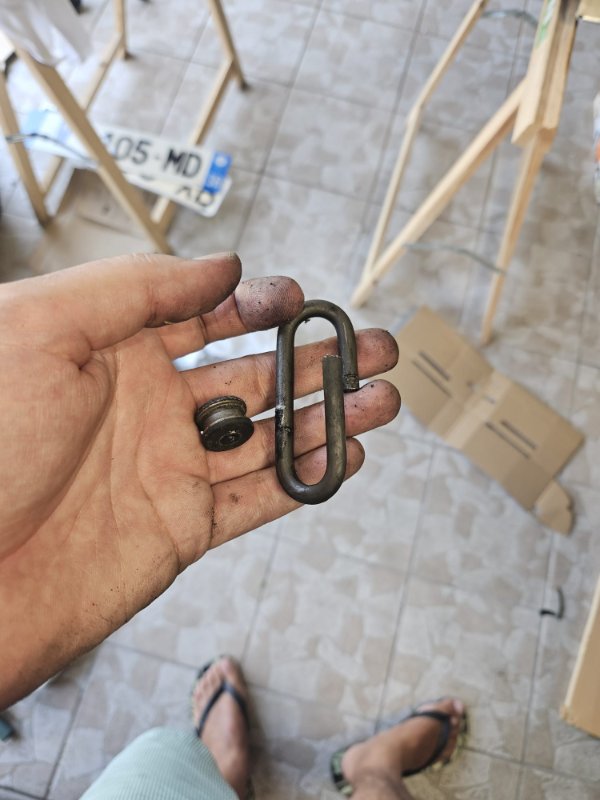

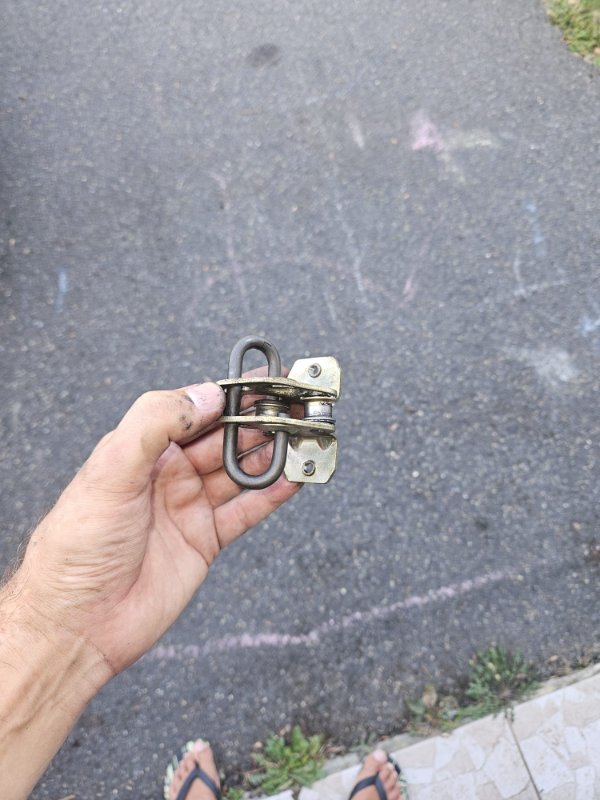

maillon clinche.jpeg (63.94 Kio) Consulté 124 fois

Je l’ai remonté en me basant sur des photos trouvées (merci Google), mais je n’ai pas résolu mon souci. Peut-être que c’est dû à l’espèce de maillon métallique qui est fendu ? Ou alors à un mauvais montage de ma part ? Si vous avez une idée, je suis preneur !

clinche fendue.jpeg (53.42 Kio) Consulté 124 fois

clinche remontée.jpeg (81.45 Kio) Consulté 124 fois

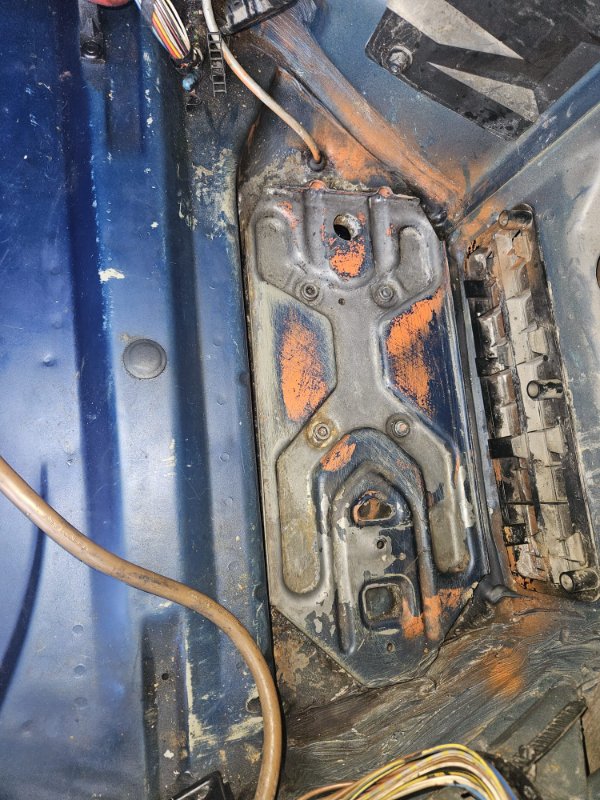

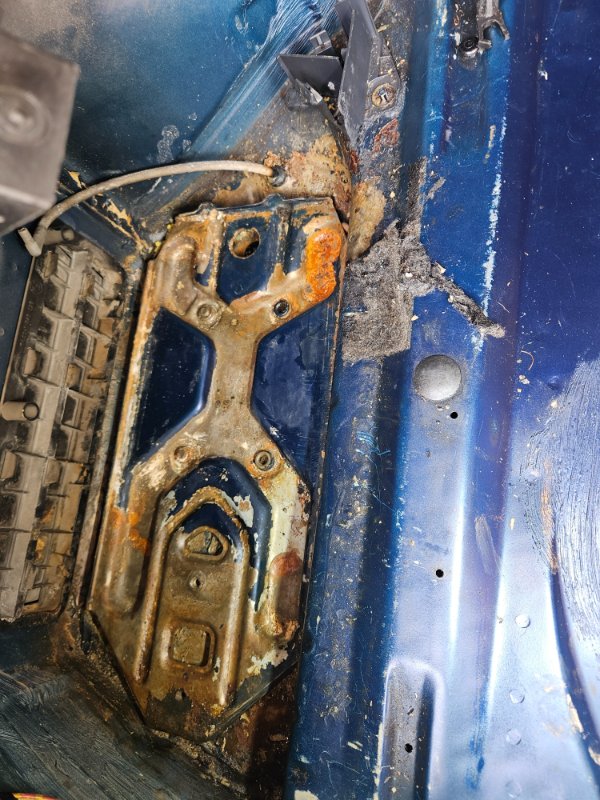

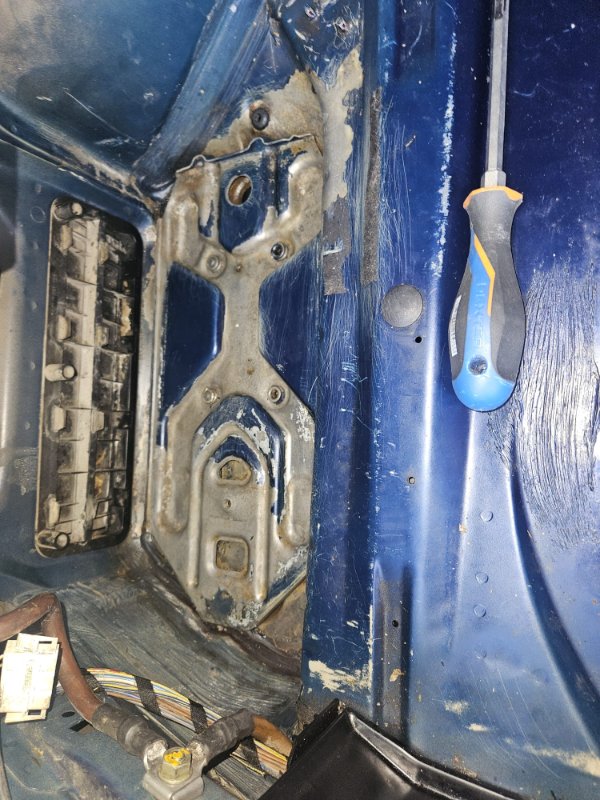

Et enfin… après du frottage, du rinçage et l’application du produit, voilà l’état de mes supports de batterie ! Je suis vraiment satisfait du résultat. Je pense que l’un de mes prédécesseurs avait mis de la graisse sous les plaques (vu ce qui en est ressorti). Je vais faire de même après la mise en peinture, qui arrivera… bientôt…

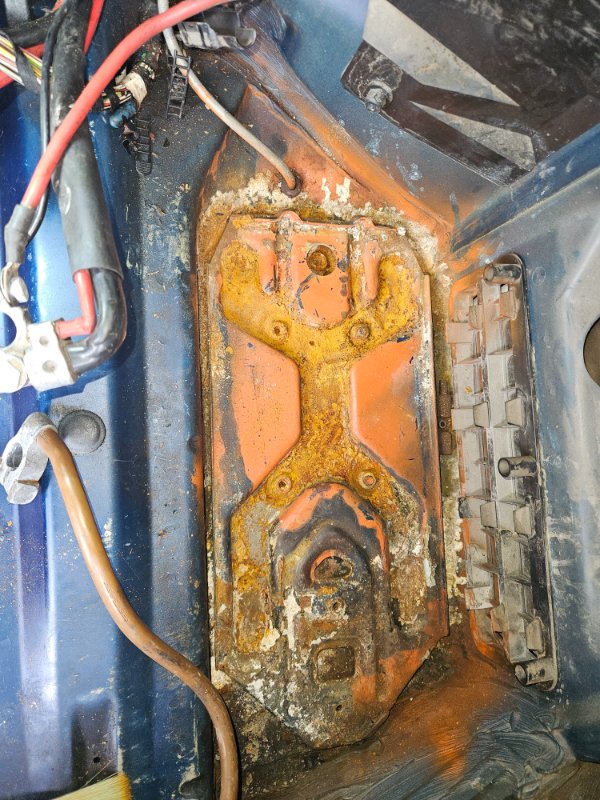

Avant :


Après :

bac batterie 2.jpeg (135.75 Kio) Consulté 124 fois

Avant :


Après :

bac batterie 1.jpeg (123.79 Kio) Consulté 124 fois

Si vous avez des conseils ou remarques, n'hésitez pas

[vfr]

Pour le frein de porte, le maillon fendu est normal (du moins sur les E32) c'est lui qui fait ressort. Il plaque la roulette sur la patte coulissante qui se déplace quand on ouvre la porte. Deux encoches sur cette patte : une quand porte entrouverte, l'autre quand porte totalement ouverte.
La photo du montage sur E32, probablement que le système est ressemblant sur E31 :

[tuomas]

Impeccable, c'est très bien revenu sur le bac à batterie.

[jules64]

Beau boulot sur cette E31

[TomsNoName]

Merci de vos retours

Pour le frein de porte, le maillon fendu est normal (du moins sur les E32) c'est lui qui fait ressort. Il plaque la roulette sur la patte coulissante qui se déplace quand on ouvre la porte. Deux encoches sur cette patte : une quand porte entrouverte, l'autre quand porte totalement ouverte.
La photo du montage sur E32, probablement que le système est ressemblant sur E31 :

Photo 1
Photo 2

Merci du partage vfr, je vais revérifier mon montage j'ai probablement raté quelques choses !

[vfr]

Si besoin je dois avoir d'autres photos
