Mission Sauvetage pour une AlpinWeiss

[r2087]

Hello !

T'as pas réussi à trouver le schéma électrique ?

En cherchant le faisceau de démarrage de E34 on tombe sur plusieurs versions avec des fils de couleur différente. PAr exemple tu n'as pas le gros fil noir/jaune qui lance le démarreur ? Faut vraiment trouver le schéma...

[tuomas]

Nope, pas de fil noir et jaune.


Pas encore reçu les etm de Nico, j'essaie de chercher sur le web.

[Nico-R]

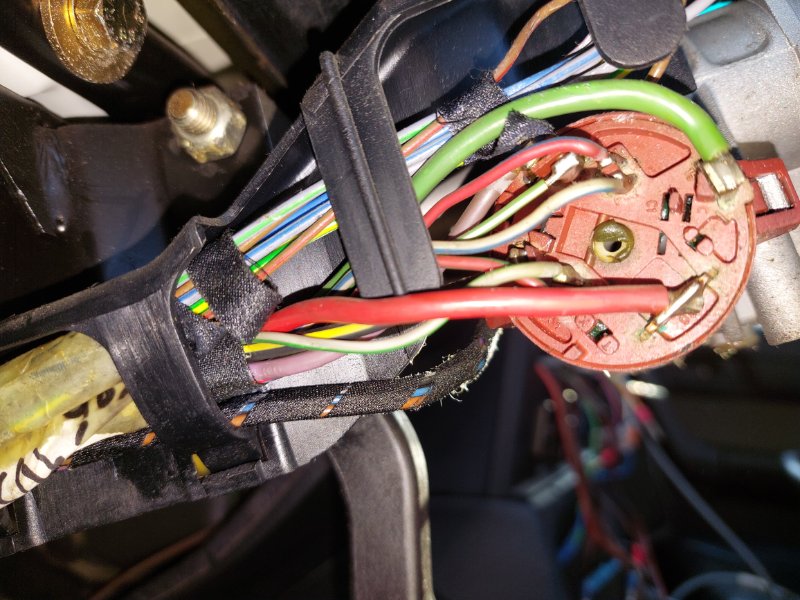

Je le vois le fil noir jaune ! Entre le Rouge et le violet.
Le vert c'est l'alimentation après contact.

Etm d'une 525 m20:
https://www.armchair.mb.ca/~dave/BMW/e34/e34_90.pdf

[tuomas]

Les couleurs sur la photo sont trompeuses, il est blanc/gris celui là, et il va à un connecteur débranché un peu plus bas (et que je ne peux pas brancher à quoi que ce soit).
Enfin, je verifierais de nouveau...

[Nico-R]

Sous le blanc gris Alex ...

Prévois un rdv ophtalmo

Vert blanc fausse piste, il sert a la clim.

[tuomas]

Ah oui, mais celui la ne va pas sous le neiman.

Dommage pour le vert blanc alors. Je n'ai pas la clim mais j'imagine que c'est pré cablé.

Bon ben ca y est, je n'ai plus de piste.

Je vais l'envoyer en garage.

[jules64]

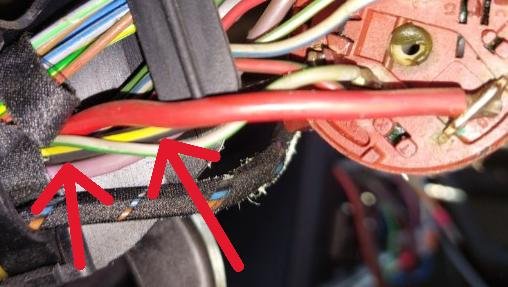

Celui-ci, tu le vois de quelle couleur Alex ?

Il me semble qu'il est noir et jaune

[jules64]

Ah zut, nos messages se sont croisés

[tuomas]

Allez, dernières tentatives avant de capituler, j'ai vu une vidéo de CVVT (le corse de top mecanic) qui remet en route une Sierra, et qui a exactement le même souci, aucun allumage. Finalement c'est une masse sur la bobine.

Donc je me dis que j'ai peut être loupé une masse quelque part.

J'ai vérifié, dévissé, nettoyé et bien resserré :

- masse de la batterie...
- masse du dme dans le coffret
- masse des fils côté habitacle

Il y en a d'autres?

[Nicephor]

Masse sur le moteur/carter d'huile non ?
